Jak zlecić obróbkę stali profesjonalnej firmie, żeby uniknąć poprawek na budowie

Historia z budowy: jak drobny błąd w zamówieniu stali zjadł cały zysk z kontraktu

Sytuacja na montażu – gdy nic do siebie nie pasuje

Poranek, konstrukcja żelbetowa gotowa, dźwig opłacony na cały dzień, ekipa czeka. Pierwszy słup stalowy jedzie w górę, montażysta naprowadza na kotwy, a słup… nie wchodzi. Brakuje kilku milimetrów, otwory w stopie nie pokrywają się z rozstawem kotew w fundamencie.

Na początku próba „przemówienia” stalą: lekka korekta łyżką koparki, drobne podszlifowanie. Po godzinie jest jasne, że to nie drobna korekta – coś się rozjechało: długości słupów, rozstaw otworów, pozycje blach węzłowych. Elementy, które na rysunku wyglądały idealnie, w rzeczywistości nie pasują do zastanej geometrii budynku.

Źródło problemu leży dużo wcześniej niż na placu budowy. Zamówienie do firmy od obróbki stali powstało „z marszu”: wysłano ogólne rysunki budowlane, bez szczegółowej dokumentacji warsztatowej stali, bez doprecyzowanych tolerancji wymiarowych i bez informacji, co jest kluczowym wymiarem montażowym, a co można skorygować. Założono, że „warsztat będzie wiedział” i jakoś to ogarnie.

Efekt? Słupy za długie o centymetr, stopy z otworami przesuniętymi o kilka milimetrów względem rzeczywistych kotew, blachy węzłowe spawane „na rysunek”, a nie do pomierzonych osi. Na budowie zaczyna się partyzantka: szlifowanie stóp, rozwiercanie otworów, docinanie słupów, dorabianie podkładek. Każda godzina dźwigu kosztuje, ekipa stoi, kierownik tłumaczy się inwestorowi.

Wbrew pozorom, taka sytuacja nie wynika z „partactwa” warsztatu, tylko z braku precyzji przy zlecaniu obróbki stali. Gdyby na etapie zamówienia jasno określić tolerancje wymiarowe konstrukcji stalowych, przygotować rzetelną dokumentację warsztatową stali, uściślić odpowiedzialność za pomiary i sprawdzenie geometrii, większość poprawek na budowie po prostu by nie powstała.

Wniosek jest brutalny: kilkumilimetrowe błędy i niejasności w papierach potrafią zjeść cały zysk z kontraktu na robocie żelbetowo-stalowej. Profesjonalne zamówienie obróbki stali to nie „papierologia”, tylko najtańsze ubezpieczenie przed szlifierką i palnikiem na budowie.

Podstawy – co tak naprawdę zlecasz firmie od obróbki stali

Surowy materiał a prefabrykowany element do montażu

Na początek trzeba precyzyjnie nazwać, czego oczekujesz od firmy wykonującej obróbkę stali. Co innego kupno surowego materiału – profili hutniczych, blach ciętych z arkusza – a co innego komplet prefabrykowanych elementów gotowych do montażu na budowie.

Przy zamawianiu surowego materiału interesuje cię głównie gatunek stali, przekrój profilu, długość handlowa i ewentualnie wstępne cięcie „na odcinki”. Producent lub hurtownia odpowiada za zgodność z normą materiałową, prostoliniowość w granicach standardowych tolerancji, brak istotnych wad powierzchniowych. Za dalsze dopasowanie wymiarów, otworów, kątów i spoin odpowiadasz sam lub twój ślusarz na budowie.

Gdy zlecasz element prefabrykowany – słupy z przyspawanymi stopami, belki z blachami węzłowymi, schody, balustrady – oczekujesz, że po wyjęciu z samochodu element „siądzie” w swoim miejscu bez rzeźbienia na placu budowy. Wtedy zakres odpowiedzialności warsztatu drastycznie rośnie: musi on nie tylko obrobić stal, ale też zagwarantować określoną dokładność wymiarową i powtarzalność elementów.

Różnica jest kluczowa dla sposobu zamówienia i kontroli jakości. Jeśli oczekujesz prefabrykatu, zamówienie nie może ograniczyć się do lakonicznego „10 słupów HEB z blachą 200×200 u góry i u dołu”. Potrzebujesz pełnej dokumentacji warsztatowej stali, informacji o tolerancjach, jakości spoin, zabezpieczeniu antykorozyjnym, a także o sposobie znakowania elementów do montażu.

Najczęstsze operacje: od cięcia po malowanie

Typowe zlecenie obróbki stali przy konstrukcjach budowlanych obejmuje kilka powtarzalnych procesów technologicznych. Każdy z nich wpływa na końcowy wymiar i dopasowanie elementów na budowie.

Najczęściej występują:

• Cięcie stali – na pile taśmowej, piłach tarczowych, termicznie (palnik gazowy, plazma, laser). To tutaj ustala się długości belek, słupów, kształt płyt, wycinane otwory i kontury.
• Gięcie stali – gięcie blach na prasach krawędziowych, walcowanie profili lub blach na łuk. Ten proces generuje odkształcenia sprężyste, które trzeba uwzględnić w projekcie.
• Wiercenie i wykrawanie otworów – otwory montażowe pod śruby, kotwy, przeloty instalacyjne. Tu decyduje się o późniejszej „składności” konstrukcji.
• Spawanie – łączenie profili z blachami, dospawanie żeber, węzłów, uchwytów. Spoiny powodują skurcze i odkształcenia, które mogą wygiąć element w sposób trudny do skorygowania na budowie.
• Obróbka powierzchni – śrutowanie, szlifowanie, gratowanie. Usuwają zadziorów, zgorzeliny, przygotowują powierzchnię do powłok antykorozyjnych.
• Zabezpieczenie antykorozyjne – cynkowanie ogniowe, malowanie, systemy duplex. Powłoki mają swoją grubość i potrafią wpływać na pasowanie np. elementów wsuwanych jeden w drugi.

Każdą z tych operacji trzeba w zamówieniu nazwać i opisać na tyle precyzyjnie, aby firma od obróbki stali nie musiała „domyślać się” twoich oczekiwań. Lakoniczne „wykonać zgodnie z dobrą praktyką” otwiera drogę do sporów o to, czy element jest wykonany poprawnie, jeśli wymiar różni się o 3 mm.

Jak procesy technologiczne zmieniają wymiar końcowy

Cięcie, gięcie i spawanie stali nie są operacjami idealnie odwracalnymi. Materiał reaguje na temperaturę i siły mechaniczne, co powoduje odchyłki, które trzeba przewidywać już na etapie projektu i zlecenia.

Przykładowo, cięcie termiczne (palnik, plazma) generuje strefę wpływu ciepła, w której stal może się nieznacznie odkształcić. W dodatku szerokość szczeliny cięcia (tzw. kerf) zabiera kilka milimetrów materiału. Jeśli na rysunku wpiszesz wymiar „dokładny” bez naddatku, wykonawca może nie mieć z czego „zejść” i wyjdzie mu element o 2–3 mm krótszy.

Przy gięciu blach trzeba liczyć się z tym, że stal po odciążeniu „odskakuje” – efekt sprężystości. Doświadczony operator uwzględnia to w ustawieniach prasy, ale tylko wtedy, gdy ma jasne dane: grubość blachy, gatunek stali, docelowy kąt i promień gięcia. „Giąć na 90°” może oznaczać w praktyce 89° lub 92°, a to przy dłuższych elementach zmienia pozycje otworów na końcach.

Spawanie z kolei wprowadza lokalne nagrzania i skurcz spoin podczas stygnięcia. Długie, ciągłe spoiny powodują wygięcie profilu, unoszenie blach, skręcanie elementów. Dlatego projektując np. belki z dospawanymi blachami węzłowymi, trzeba przewidzieć kolejność spawania, sposób mocowania podczas spoinowania i ewentualne prostowanie po spawaniu.

Jeśli zlecasz firmie wykonanie prefabrykatów, ustal, kto odpowiada za kompensację tych zjawisk. Czy warsztat ma „na oko” kompensować skurcze i sprężystość, czy trzymać się rysunku co do milimetra, a ty świadomie przyjmujesz, że elementy mogą się minimalnie „rozjechać” i przewidujesz to w tolerancjach montażowych.

Podział odpowiedzialności: projektant, zamawiający, warsztat

W tle każdego zamówienia obróbki stali toczy się cichy spór: kto odpowiada za to, że element „nie wyszedł”? Żeby uniknąć przeróbek na budowie i późniejszych roszczeń, ten podział warto nazwać wprost.

Co do zasady:

• Projektant odpowiada za koncepcję konstrukcji, dobór przekrojów, obliczenia statyczne, rozmieszczenie podpór i łączników, a także za poprawność i kompletność dokumentacji budowlanej oraz warsztatowej (jeżeli ją wykonuje).
• Zamawiający (generalny wykonawca, podwykonawca) odpowiada za prawidłowe zdefiniowanie zakresu zlecenia, przekazanie aktualnych rysunków, weryfikację geometrii na budowie (rzeczywiste wymiary, rozstaw kotew, wysokości stropów) i odbiór jakościowy elementów.
• Warsztat / firma od obróbki stali odpowiada za wykonanie elementów zgodnie z przekazaną dokumentacją i uzgodnionymi tolerancjami, zachowanie technologii zgodnej z normami, właściwą jakość spoin, cięć, gięć, otworów i powłok ochronnych.

Problemy zaczynają się wtedy, gdy projektant tworzy rysunki „schematyczne”, zamawiający traktuje je jak pełną dokumentację warsztatową stali, a warsztat próbuje z tego odgadnąć, jakie są rzeczywiste wymagania. Im bardziej skomplikowana konstrukcja, tym bardziej ten chaos kosztuje.

Im wcześniej określisz w umowie i zamówieniu, kto odpowiada za przygotowanie dokumentacji warsztatowej, kto weryfikuje wymiary na budowie, jakie normy i klasy dokładności przyjmujecie jako obowiązujące – tym mniej sporów na etapie montażu. Jasny podział ról przekłada się wprost na to, czy dźwig będzie stał, czy montował.

Projekt a rzeczywistość: jakie rysunki i dane są konieczne, żeby stal pasowała na budowie

Od rysunku architektonicznego do dokumentacji warsztatowej

Rysunki architektoniczne czy konstrukcyjne budynku pokazują ideę: układ osi, przekroje, poziomy, wymiary ogólne. Do zlecenia obróbki stali są jednak zbyt ogólne. Na ich podstawie nie da się wykonać dokładnych elementów, które „wskoczą” na swoje miejsce bez korekt.

Dla firmy zajmującej się cięciem i gięciem stali liczą się szczegóły: długości netto elementów, kąty cięcia, fazowania pod spoiny, pozycje otworów w odniesieniu do krawędzi, rodzaj i ciągłość spoin. Tego zwykle nie ma na rysunkach budowlanych. Potrzebna jest dokumentacja warsztatowa stali, czyli zestaw rysunków przygotowany specjalnie z myślą o prefabrykacji elementów.

Dokumentacja warsztatowa powinna wynikać z projektu budowlanego, ale jest dużo bardziej szczegółowa i „produkcyjna”. Jej przygotowanie może leżeć po stronie projektanta, konstruktora od stali, biura projektowego wykonawcy lub – po uzgodnieniu – samego warsztatu (na podstawie modelu BIM lub rysunków bazowych). Kluczowe jest, żeby dokumentacja warsztatowa nie była tylko „przerysowaniem” rysunków budowlanych, ale realnym przełożeniem koncepcji na technologię wytwarzania.

Elementy dobrej dokumentacji warsztatowej stali

Żeby uniknąć przeróbek na budowie, dokumentacja warsztatowa powinna zawierać kilka obowiązkowych elementów. Brak którejś z tych części zwykle kończy się „dopisywaniem” rozwiązania już na montażu, przy użyciu szlifierki i spawarki.

• Widoki i rzuty elementów – z zaznaczonymi wymiarami całkowitymi i montażowymi. Słupy, belki, kratownice, schody muszą mieć pokazane długości, rozstawy podpór, wysokości podestów.
• Przekroje i detale – powiększone fragmenty węzłów: połączenia belka–słup, kotwienie do fundamentu, zakotwienia balustrad. Tu definiuje się grubości blach, długości spoin, rodzaj śrub.
• Rozwinięcia blach i elementów giętych – pokazujące kształt blachy przed gięciem, z wymiarami rozwinięcia oraz kątami i promieniami gięcia.
• Listy materiałowe – spis profili i blach: przekrój, wymiary, gatunek stali, długości, ilości. Dobrze przygotowana lista materiałowa ułatwia wycenę i zamówienie surowca.
• Spis pozycji (marking) – każda belka, słup czy płyta musi mieć unikalne oznaczenie (np. S1, B14, P03), które będzie naniesione na element w warsztacie i widoczne na rysunkach montażowych.

Im bardziej złożona konstrukcja – np. stalowe schody zabiegowe, przestrzenne kratownice, balustrady z wieloma załamaniami – tym więcej przekrojów, detali i rozwinięć jest potrzebnych. Jeden rzut z góry nie wystarczy, bo z niego nie wynika, jak profil „układa się” w przestrzeni i gdzie dokładnie wchodzą poszczególne węzły.

Brak któregoś z tych elementów oznacza, że warsztat musi „dopowiedzieć sobie” rozwiązanie. A tam, gdzie wchodzi domyślanie, później pojawiają się korekty na budowie.

Kluczowe oznaczenia i informacje na rysunkach

Jak opisać otwory, spoiny i krawędzie, żeby uniknąć „wiercenia z ręki”

Na jednym z dużych zadaszeń boiska cała konstrukcja pasowała jak z klocków, poza jednym detalem: łącznikami poręczy. Otwory w słupkach były o 10 mm przesunięte w dół w stosunku do balustrad. Efekt – kilkadziesiąt elementów „na przeróbkę”, wiercenie na podestach ruchomych i nerwowe szukanie winnego.

Kluczowy problem leżał w dokumentacji: brakowało baz wymiarowych, strzałek kierunku pomiaru i jasnego opisu, które otwory są „prowadzące”, a które mogą mieć większą tolerancję. Warsztat zrobił wszystko „zgodnie ze sztuką”, tylko że każdy rozumiał tę „sztukę” inaczej.

Żeby uniknąć takich sytuacji, na rysunkach trzeba precyzyjnie opisać trzy grupy elementów: otwory, spoiny i krawędzie obróbki.

• Otwory montażowe – oprócz średnicy podaj:
  • dokładną pozycję w stosunku do konkretnych krawędzi (np. od osi, od powierzchni czołowej, od środka profilu),
  • informację, które otwory są „ustalające” (np. jeden otwór Ø18 jako bazowy, reszta z większą tolerancją),
  • wymaganą dokładność: otwór wiercony, rozwiercany, wycinany termicznie,
  • ewentualny luz montażowy śruby w otworze (np. śruba M16 w otworze Ø18).
• Spoiny – zamiast lakonicznego „spawać dookoła”:
  • podaj symbol spoiny według normy (np. PN-EN ISO 2553),
  • określ długość, grubość a_w, rozmieszczenie (ciągła, przerywana, dwustronna),
  • wskaż, które spoiny są konstrukcyjne, a które tylko montażowe/uszczelniające,
  • zaznacz wymaganą klasę jakości spoin (np. według PN-EN ISO 5817).
• Krawędzie po cięciu i obróbce – jeśli ma znaczenie, czy krawędź jest prosta, sfazowana lub stępiona, to trzeba to pokazać:
  • zaznacz fazy pod spoiny (kąt, długość),
  • określ, czy krawędzie mają być gratowane (np. R2),
  • wskaż, które krawędzie są powierzchniami przylegania (muszą być proste, bez nadpaleń).

Im bardziej szczegółowo opisane są otwory, spoiny i krawędzie, tym mniejsza szansa, że monter będzie musiał „dobić” element młotem albo rozwiercać otwory na rusztowaniu.

Krytyczne wymiary montażowe i bazy odniesienia

Na modernizacji jednego z magazynów słupy stalowe miały siąść na istniejących stopach fundamentowych. Rysunki pokazywały piękne wymiary osiowe, ale nikt nie zaznaczył, które krawędzie są bazą dla warsztatu. Skończyło się tym, że słupy były „książkowe”, a stopy – powykrywane w innym układzie niż zakładano. Dopiero na miejscu wyszło, że nikt nie odniósł wymiarów do faktycznie zastanych punktów.

Żeby tego uniknąć, na rysunkach warsztatowych trzeba określić:

• Bazy wymiarowe – czyli od których krawędzi lub osi liczone są wszystkie wymiary:
  • w słupach: czy długość mierzona jest od górnej powierzchni płyty podstawy, czy od osi pierwszego otworu,
  • w belkach: czy długość „L” to wymiar między osiami otworów w węzłach, czy między czołami profilu,
  • w schodach: czy poziom podestu liczony jest od gotowej posadzki, czy od konstrukcji stropu.
• Wymiary krytyczne montażowo – zaznaczone np. innym stylem linii lub opisem:
  • odstępy między osiami otworów łączeniowych,
  • wysokości podparć pod urządzenia, maszyny, węzły instalacyjne,
  • wymiary „światła” – przejść, bram, wysokości pod konstrukcje suwnic, kanały instalacyjne.
• Kolejność montażu – choć to zwykle jest na rysunkach montażowych, przy skomplikowanych układach warto zaznaczyć:
  • które połączenia są montowane jako pierwsze (bazy),
  • gdzie pozostawiono luz na kompensację odchyłek,
  • które długości i kąty są „sztywne”, a które mają poprawki na miejscu.

Zamawiający, który jasno wskaże krytyczne wymiary montażowe i bazy, praktycznie odcina dyskusję z warsztatem typu „przecież trzymaliśmy się rysunku, to musi pasować”.

Jak przekazać dane o istniejącej geometrii budynku

Przy rozbudowach i adaptacjach stali do istniejących obiektów największe kłopoty dają odchyłki tego, co już stoi. Ściana odjechana o 15 mm, słup żelbetowy przesunięty o 20 mm, poziom posadzki „pływający” na kilka milimetrów. Jeśli te dane nie trafią do dokumentacji warsztatowej, projekt będzie idealny tylko na papierze.

Przed zleceniem obróbki stali do istniejącego obiektu trzeba:

• Wykonać inwentaryzację geodezyjną – przynajmniej w rejonie styku nowej stali ze starą konstrukcją:
  • rzeczywiste pozycje osi słupów i ścian,
  • wysokości gotowych posadzek, stropów, podciągów,
  • rzeczywiste rozstawy otworów drzwiowych, bramowych, świetlików.
• Przekazać wyniki inwentaryzacji projektantowi/warsztatowi – nie w formie „notatek z budowy”, tylko:
  • aktualizując model/BIM lub rysunki dwg,
  • oznaczając odchyłki wprost na rysunkach (np. „słup istniejący przesunięty +12 mm w osi X”).
• Uzgodnić, gdzie „schować” odchyłki – np.:
  • pozostawić większe otwory w płytach montażowych,
  • dać regulowane podkładki/śruby poziomujące pod stopami,
  • zaplanować maskujące obróbki blacharskie przy fasadach i balustradach.

Bez tej pracy przygotowawczej warsztat dostaje teoretyczny projekt i wykonuje teoretycznie poprawną stal, która z realnym budynkiem spotyka się dopiero przy pierwszym próbnym „przymierzeniu” na montażu.

Tolerancje, odchyłki, naddatki – co trzeba ustalić, zanim cokolwiek zostanie ucięte

Poziomy dokładności – z jaką „precyzją” zamawiasz stal

Na małym projekcie balustrad inwestor zażądał dopasowania „na równo z płytkami”, bez żadnych listew maskujących. Balustrady przyjechały piękne, ale różnice w poziomie posadzki na klatce schodowej były takie, że słupki „pływały” do góry i w dół nawet o 8 mm. Nikt wcześniej nie powiedział, z jaką dokładnością ma być wykonana stal i z jaką dokładnością trzeba liczyć się po stronie budynku.

W praktyce trzeba ustalić:

• Klasę dokładności wykonania konstrukcji stalowej – np. według PN-EN 1090:
  • EXC1–EXC4 (klasy wykonania) oraz odpowiadające im typowe tolerancje,
  • czy przyjmujecie standardowe tolerancje z normy, czy ostrzejsze/łagodniejsze,
  • dla których elementów wymagana jest wyższa dokładność (np. prowadnice suwnic, konstrukcje pod maszyny).
• Tolerancje wymiarowe – szczególnie:
  • długości belek, słupów, kratownic (np. ±2 mm, ±3 mm, ±5 mm w zależności od długości),
  • rozstawy otworów i płyt węzłowych (np. ±1 mm dla otworów prowadzących),
  • prostość i płaskość elementów (ugięcia dopuszczalne na jednostkę długości).
• Tolerancje kątowe – dla:
  • gięć blach (np. ±1° przy krótkich odcinkach, większe przy długich),
  • cięć skośnych na czołach belek (szczególnie przy dachach, więźbach stalowych),
  • ustawienia słupów w pionie (np. 3–5 mm na wysokości kondygnacji).

Jeśli nic nie ustalisz, warsztat przyjmie tolerancje „typowe” z własnej praktyki. Zdarza się, że będzie to zgodne z normą, ale niekoniecznie zgodne z twoimi potrzebami montażowymi.

Naddatki na cięcie, spawanie i obróbkę wykańczającą

Przy większym zadaszeniu parkingu generalny wykonawca zamówił belki „na gotowo”, po cynkowaniu, bez żadnych naddatków. W trakcie montażu okazało się, że przy kilku podporach trzeba było zejść z długości o 5–8 mm. Belki były już ocynkowane, więc każde skrócenie oznaczało uszkodzenie powłoki i dodatkowe zabezpieczenia na budowie.

Żeby takie sytuacje rozwiązać na etapie warsztatu, trzeba przewidzieć naddatki:

• Naddatki na cięcie – szczególnie przy:
  • cięciu termicznym (palnik, plazma) – uwzględnij szerokość szczeliny cięcia i ewentualne późniejsze docinanie,
  • cięciu piłą taśmową – profile grubościenne mogą wymagać późniejszego przeszlifowania krawędzi przylegania.
• Naddatki na spawanie – przy elementach spawanych na długich odcinkach:
  • zaplanowanie minimalnie dłuższych komponentów, które po spawaniu i prostowaniu wracają do wymiaru nominalnego,
  • uwzględnienie skurczu spoin w kierunku długości i szerokości elementu.
• Naddatki na obróbkę mechaniczną – jeśli po cięciu i spawaniu planowane jest:
  • frezowanie powierzchni przylegania (np. płyt podłożyskowych, stop pod maszyny),
  • toczenie, rozwiercanie lub gwintowanie otworów z precyzyjną klasą pasowania.

Najprościej działa zasada: tam, gdzie element ma krytyczne znaczenie dla montażu lub pracy urządzenia, lepiej zostawić minimalny naddatek i doprowadzić wymiar ostateczny w kontrolowanych warunkach (wiertarka magnetyczna, frezarka, wytaczarka) niż walczyć z tym na budowie.

Tolerancje montażowe na budowie i „miejsce na błąd”

Przy konstrukcjach powtarzalnych – np. halach magazynowych – zespół montażowy często wychodzi z założenia, że „normowe” tolerancje wystarczą. Problem pojawia się, gdy do tej samej konstrukcji trzeba dopasować elementy o podwyższonej dokładności, jak suwnice, windy, maszyny. Nagle okazuje się, że suma małych odchyłek zjada cały luz montażowy.

Dlatego w rozmowie z warsztatem i projektantem trzeba omówić także tolerancje montażowe:

• Luz w otworach śrubowych – czy stosujecie standardowe otwory powiększone, czy system otworów wyciągających (slotów), które pozwalają skorygować pozycję belek i słupów.
• Regulacja wysokości – pod stopami słupów, podporami belek, podestami:
  • czy przewidziane są śruby regulacyjne, kliny, podkładki poziomujące,
  • jaki zakres regulacji w górę/dół wolno zastosować (żeby nie zaburzyć statyki).
• Luz na obróbki wykończeniowe – przy fasadach, okładzinach, panelach:
  • czy konstrukcja stalowa ma być licowana „na zero” z wykończeniem,
  • czy przewidziane są listwy maskujące, kątowniki, które ukryją kilka milimetrów różnic.

Dobrze opisane tolerancje montażowe są jak poduszka bezpieczeństwa: pozwalają „zgubić” niewielkie odchyłki wykonania stali, bez konieczności wyciągania szlifierki przy każdym elemencie.

Kluczowe technologie obróbki stali a ryzyko poprawek

Cięcie: piła, palnik, laser, plazma – co wybrać do jakiego zadania

Jak dobrać technologię cięcia do wymagań montażu

Na hali produkcyjnej generalny upierał się na „tanie cięcie palnikiem, przecież to tylko słupy i rygle”. Pierwszy montaż wyszedł szybko, ale przy doleganiu blach węzłowych do słupów zaczęły wychodzić „ząbki”, szczerby i podcięcia po cięciu. Każde takie miejsce to dodatkowe szlifowanie, przymiarki, podkładanie blaszek i utrata czasu, którego nikt nie policzył w wycenie.

Technologia cięcia nie jest tylko sprawą kosztu za metr. Bezpośrednio wpływa na:

• jakość krawędzi – równość, ilość zgorzeliny, przypaleń, podcięć,
• dokładność wymiarową – powtarzalność długości i kątów,
• późniejszą obróbkę – ile trzeba szlifować, prostować, dopasowywać na sucho.

Dla zamawiającego kluczowe jest połączenie typu elementu z technologią cięcia. Kilka praktycznych zasad upraszcza decyzje:

• Piła taśmowa / tarczowa – najlepsza do:
  • cięcia profili gorącowalcowanych (dwuteowniki, ceowniki, rury, profile zamknięte),
  • elementów osiowo-symetrycznych, gdzie liczy się prostopadłość czoła i długość,
  • przygotowania końców belek do czołowego śrubowania lub spawania.

  Jeżeli na budowie montowane są długie ciągi belek pod suwnicę czy tor jezdny pod wózki, piła daje powtarzalność długości i kątów, której nie wyciągnie się z „ręcznego” palnika.

• Cięcie gazowe (tlenowo-paliwowe) – sprawdza się przy:
  • grubych blachach konstrukcyjnych i płytach bazowych,
  • cięciach, które i tak będą później obrabiane mechanicznie lub zasłonięte,
  • kształtach mało wymagających wymiarowo (żebra, wzmocnienia, nakładki).

  Jeżeli płyta ma później być frezowana lub otwory będą rozwiercane, krawędź po palniku nie jest problemem. Jeśli jednak ta sama krawędź ma przylegać na styk do innego elementu, trzeba przewidzieć dodatkowe szlifowanie – najlepiej ująć to w zleceniu.

• Plazma – dobry kompromis dla:
  • blach średniej grubości, gdzie liczy się szybkość i sensowna dokładność,
  • kształtowników z wycięciami pod gniazda, wpusty, gniazda śrub,
  • elementów, które wymagają czytelnej, gładkiej krawędzi, ale bez „aptekarskiej” dokładności lasera.

  Przy balustradach, podestach, schodach technicznych plazma zazwyczaj wystarcza. W projekcie dobrze dopisać, które krawędzie pozostają „jak po cięciu”, a które trzeba odgratować lub przeszlifować.

• Laser – wybór, gdy:
  • dokładność otworów i zarysów wpływa na montaż (np. układy śrub, fasolki),
  • wycinane detale są małe, powtarzalne i muszą do siebie pasować „z pudełka”,
  • chodzi o elementy widoczne, z ostrymi, estetycznymi krawędziami.

  Laser znacząco ogranicza dopasówki na budowie, ale wymaga rzetelnych rysunków i jasnych wymiarów – błędy w projekcie „przechodzą” 1:1 na stal.

W zamówieniu warto więc napisać wprost: które elementy można ciąć palnikiem lub plazmą, a które muszą iść na piłę lub laser. To usuwa z góry wiele sporów typu „tak zawsze robimy” po stronie warsztatu.

Spawanie – gdzie szukać źródeł odkształceń i poprawek

Na jednej z modernizacji linii produkcyjnej podporę pod maszynę zespawano „na sztywno” w warsztacie, bez kontroli płaskości płyt podłożyskowych. Na budowie okazało się, że po dociągnięciu śrub rama maszyny „łapie banan”, a łożyska zaczynają się grzać po kilku godzinach pracy. Odkształcenie ze spawania przeszło prosto w precyzyjny układ.

Spawanie decyduje nie tylko o wytrzymałości, ale również o geometrii elementu. Przy zlecaniu konstrukcji trzeba jasno ustalić:

• Technologię spawania – MIG/MAG, TIG, łuk kryty, spawanie ręczne czy zrobotyzowane:
  • do konstrukcji nośnych najczęściej wykorzystywane jest MIG/MAG,
  • do cienkich, estetycznych elementów – TIG, ale wolniejszy i droższy,
  • spawanie automatyczne jest powtarzalne, ale wymaga dobrego przygotowania detali.
• Kolejność spoin i plan prostowania – przy większych elementach:
  • czy warsztat ma opracowaną technologię ograniczającą zwichrowania,
  • czy przewidziane jest prostowanie płomieniowe lub mechaniczne po spawaniu,
  • jakie odchyłki wymiarów są dopuszczalne po zakończeniu prostowania.
• Kontrolę spoin – poziom badań NDT:
  • czy wystarczą oględziny wizualne i pomiar spoin (VT),
  • czy wymagane są badania penetracyjne, ultradźwiękowe lub radiograficzne,
  • dla jakich połączeń węzłowych podnosisz poziom kontroli (np. podpory suwnic, węzły kratownic dachowych).

Jeżeli konstrukcja współpracuje z maszynami, suwnicami czy torami jezdnymi, sensownie jest wskazać na rysunkach, które spoiny i które powierzchnie muszą być zbadane i ewentualnie po prostowaniu sprawdzone wymiarowo. Każda poprawka spoiny na budowie wiąże się z ryzykiem przegrzania i dodatkowego ściągnięcia elementu.

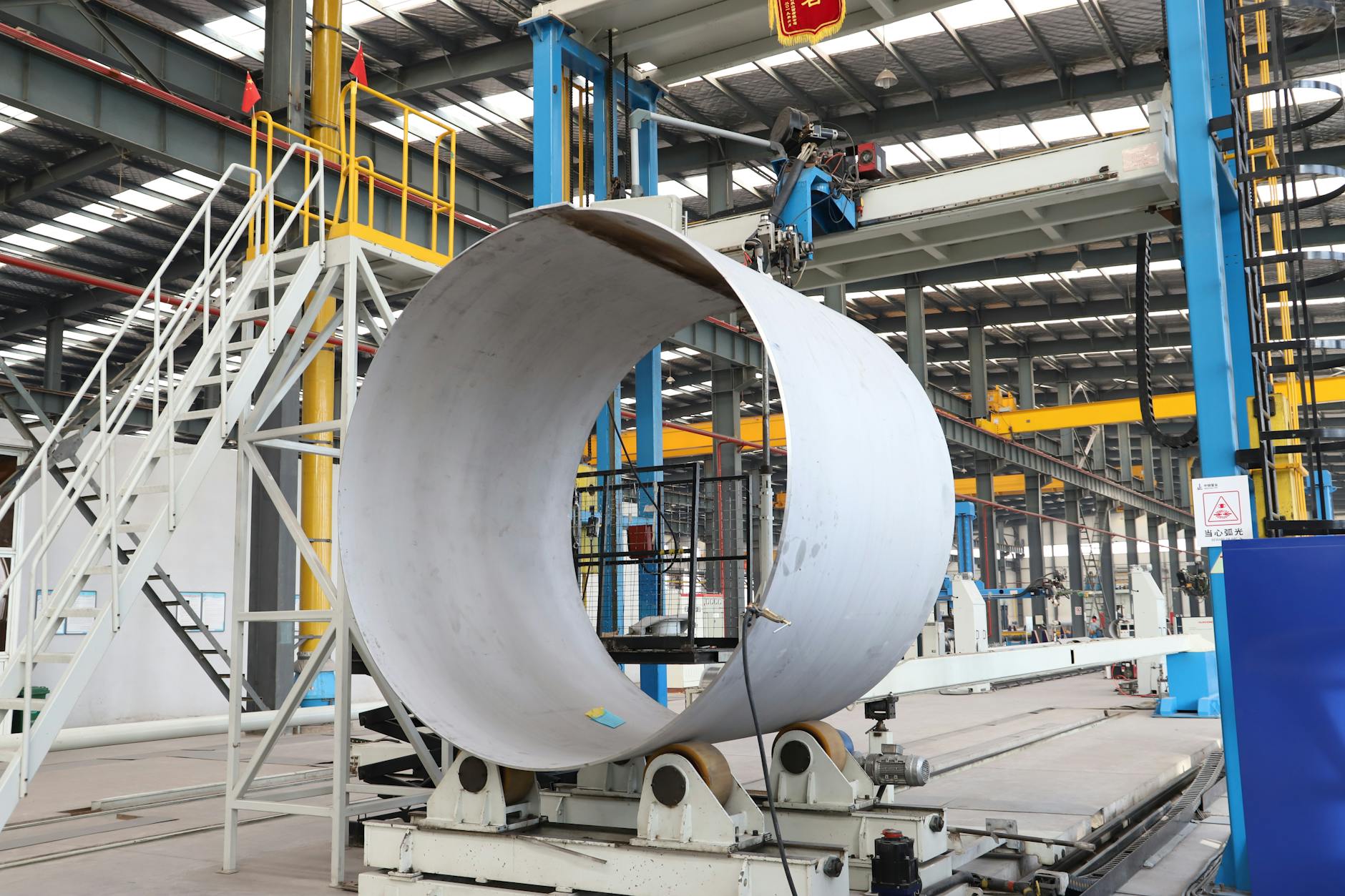

Gięcie i walcowanie – kiedy wprowadzić rezerwy montażowe

Przy realizacji zadaszenia z łukowych belek z profili zamkniętych inwestor uparł się na idealny promień zgodny z wizualizacją. Belki z walcarki były piękne, ale na budowie wyszło, że każdy łuk „żyje” inaczej po spawaniu i cynkowaniu. Bez naddatków i możliwości korekty łuków montaż zamienił się w walkę z geometrią.

Elementy gięte i walcowane zawsze wprowadzają dodatkową zmienną – sprężyste odkształcenia materiału oraz wpływ spawania po formowaniu. Przy zlecaniu takich detali:

• Określ dopuszczalne odchylenia promienia – np.:
  • maksymalne odchylenie strzałki łuku na zadanej długości,
  • dopuszczalną różnicę promieni między powtarzalnymi elementami (np. belki fasady).
• Wskaż, gdzie będzie miejsce na kompensację – na rysunkach montażowych:
  • czy korekty promienia można „schować” w złączach śrubowych,
  • czy przewidziano gniazda regulacyjne lub „pływające” mocowania obudowy.
• Ustal kolejność operacji – szczególnie przy łukach spawanych:
  • czy profil ma być gięty przed spawaniem żeber/wzmocnień,
  • czy pewne spoiny powinny być wykonywane już po montażu łuku na miejscu (np. spoiny zamykające).

Jeśli warsztat dostanie jasny sygnał, które parametry łuku są krytyczne, a gdzie można dopuścić drobne różnice, mniejsze będzie ryzyko, że przyjedzie „idealnie geometryczna” stal, której nie da się bez wysiłku spiąć z resztą obiektu.

Otwory, gniazda, fasolki – jak zaprojektować „zapas” na montaż

Na projekcie lekkiej wiaty wszystkie połączenia śrubowe zaprojektowano w klasie montażu na śruby sprężane, z otworami prowadzącymi. Na budowie, po pierwszym przymierzeniu, okazało się, że przy minimalnym przesunięciu słupów brakuje tych kilku milimetrów, żeby beleczki wskoczyły na miejsce. Po tygodniu rozwiercania i „dopierania” fasolek wszyscy zgodnie stwierdzili, że zbyt sztywne założenia montażowe nie miały pokrycia w realnej dokładności wykonania fundamentów.

Sposób wykonania otworów ma kluczowy wpływ na to, czy połączenia będą się dały ustawić bez szlifierki i rozwiertaka. Przy zlecaniu konstrukcji opłaca się doprecyzować kilka kwestii:

• Typ otworów w zależności od funkcji połączenia:
  • otwory prowadzące – do elementów bazowych, gdzie pozycja jest ważniejsza niż łatwość montażu,
  • otwory powiększone – na standardowych połączeniach belek i rygli, gdzie potrzebny jest niewielki luz,
  • fasolki (sloty) – tam, gdzie z góry wiadomo, że trzeba będzie „dojechać” z elementem w jednym kierunku.
• Technologia wykonania otworów:
  • wiercenie – większa dokładność, lepsza jakość krawędzi,
  • cięcie termiczne otworów – szybsze, ale wymaga późniejszego odgratowania,
  • rozwiercanie pod dokładny wymiar pasowania – tylko tam, gdzie jest to faktycznie konieczne.
• Zakres regulacji – szczególnie na:
  • płytach podstaw słupów (regulacja w poziomie),
  • połączeniach belek do ścian i słupów (regulacja w jednej osi),
  • konstrukcjach wsporczych urządzeń (precyzyjne gniazda po wstępnym ustawieniu).

Dobrą praktyką jest zaznaczenie na rysunkach montażowych, które otwory są „ustawiające”, a które „regulacyjne”. Ułatwia to komunikację z warsztatem i ekipą montażową – każdy wie, gdzie szukać luzu, a gdzie wymagana jest pełna zgodność wymiarowa.

Obróbka mechaniczna – gdzie kończy się „stal z warsztatu”, a zaczyna „stal pod maszynę”

Na inwestycji przemysłowej stoły pod linie technologiczne wykonano w zwykłym zakładzie ślusarskim. Konstrukcja wyszła solidna, ale nikt nie przewidział frezowania płyt pod prowadnice. Kiedy dostawca maszyn przyjechał z poziomicą i czujnikami, okazało się, że trzeba „ścinać” po kilka milimetrów na całej długości. Zamiast uruchomienia linii był tydzień ratowania tematów na budowie.

Obróbka mechaniczna jest dużo droższa od typowej obróbki ślusarskiej, ale często jedyna gwarantuje, że konstrukcja i maszyna będą ze sobą współpracować. Przy zlecaniu konstrukcji, która ma być bazą dla urządzeń, dobrze jest:

• Wydzielić powierzchnie precyzyjne – na rysunkach:
  • oznaczyć płyty podłożyskowe, stopnice pod maszyny, prowadnice,
  • podać klasę chropowatości i dopuszczalną różnicę wysokości między punktami podparcia.
• Ustalić zakres obróbki po spawaniu:
  • czy płyty mają być frezowane po przyspawaniu do konstrukcji,
  • czy najpierw frezuje się płytę bazową, a potem mocuje ją bez dalszego grzania (np. na śruby).
• Domówić tolerancje wzajemnego położenia elementów – np.:
  • różnice wysokości między osiami wałów czy prowadnic,
  • równoległość i prostopadłość powierzchni bazowych.

Bez jasnego rozdzielenia, co jest „konstrukcją ogólną”, a co „bazą pod maszynę”, warsztat przyjmie najczęściej tolerancje budowlane, a dostawca technologii będzie oczekiwał tolerancji maszynowych. Ta różnica potrafi wygenerować największe i najdroższe poprawki na budowie.

Obróbka powierzchni – jak powłoki antykorozyjne utrudniają (lub ułatwiają) montaż

Na jednej z hal wszystkie otwory w płytach podstaw słupów zostały wykonane „na styk” z średnicą śrub. Po cynkowaniu ogniowym grubość powłoki w otworach zrobiła swoje – śruby wchodziły młotkiem albo wcale. Ekipa montażowa dwa dni czyściła otwory i przycinała gwinty, podczas gdy dźwig stał z włączonym silnikiem.

Powłoka antykorozyjna wpływa na rzeczywisty wymiar elementu. Zależnie od technologii zabezpieczenia trzeba przewidzieć:

• Cynkowanie ogniowe:
  • pogrubienie elementów o grubość powłoki – szczególnie w otworach i na gwintach,
  • konieczność przewiercenia lub przeczyszczenia niektórych otworów po cynkowaniu,

  Najważniejsze punkty

  • Kilkumilimetrowe błędy w stali potrafią zatrzymać montaż i „zjeść” cały zysk z kontraktu – dźwig stoi, ekipa czeka, a na budowie zaczyna się szlifowanie, docinanie i rozwiercanie otworów.
  • Źródło problemów zwykle leży nie w warsztacie, lecz w nieprecyzyjnym zleceniu: ogólne rysunki budowlane, brak dokumentacji warsztatowej, brak jasno opisanych tolerancji i wymiarów montażowych.
  • Trzeba jasno rozróżnić, czy kupujesz tylko surowy materiał, czy prefabrykowane elementy do bezpośredniego montażu – od tego zależy zakres odpowiedzialności warsztatu za dokładność i powtarzalność wyrobów.
  • Przy prefabrykatach nie wystarczy opis typu „słup HEB z blachą u góry i u dołu” – konieczne są szczegółowe rysunki warsztatowe, wskazane tolerancje, klasy spoin, sposób zabezpieczenia antykorozyjnego i znakowanie elementów.
  • Każdą operację technologiczną (cięcie, gięcie, wiercenie, spawanie, obróbka powierzchni, zabezpieczenie antykorozyjne) trzeba jednoznacznie opisać w zamówieniu, zamiast zostawiać ją do „dobrej praktyki warsztatu”.
  • Procesy takie jak spawanie czy cięcie termiczne zawsze wprowadzają odkształcenia i odchyłki – trzeba je przewidywać już na etapie projektu, zamiast liczyć, że „na budowie się dopasuje”.
  • Profesjonalne przygotowanie zamówienia na obróbkę stali to w praktyce najtańsze ubezpieczenie przed poprawkami na budowie, konfliktami z wykonawcą i stratą marży na kontrakcie.
