Dlaczego kontrola jakości decyduje o trwałości balustrady
Balustrada jako element bezpieczeństwa, nie dekoracja
Balustrada stalowa pracuje cały czas: przenosi poziome obciążenia od napierających ludzi, przejmuje uderzenia, kompensuje ruchy konstrukcji budynku, znosi zmiany temperatury i warunki atmosferyczne. Błąd w obróbce stali rzadko widać od razu. Najczęściej ujawnia się wtedy, gdy balustrada ma zareagować na realne obciążenie – ktoś się o nią gwałtownie oprze, potknie, złapie podczas upadku. Wtedy okazuje się, czy konstrukcja jest tylko „ładna”, czy rzeczywiście bezpieczna i trwała.
Konsekwencje błędów są dramatycznie różne: od przyspieszonej korozji i brzydkich zacieków po realne zagrożenie życia przy wyrwaniu mocowania lub złamaniu słupka. Pęknięcie spoiny w narożu, źle zakotwione stopki słupków, źle dobrany gatunek stali na zewnątrz budynku – to nie są detale estetyczne, tylko potencjalne przyczyny wypadku.
Kontrola jakości w obróbce stali pod balustrady ma wyłapać te błędy zanim konstrukcja trafi na budowę i zanim przestanie być łatwo dostępna do poprawek. Im później błąd zostanie wykryty, tym droższa i trudniejsza jest jego naprawa, a w przypadku balustrad – często po prostu niemożliwa bez demontażu.
Różnica między „ładnie wygląda” a „spełnia wymagania”
Balustrada z punktu widzenia inwestora ma być prosta: ma być „prosta, ładna, nierdzewna”. Z punktu widzenia technicznego liczy się jednak przede wszystkim:
- nośność i sztywność – czy balustrada przeniesie wymagane obciążenia poziome bez trwałych odkształceń,
- bezpieczeństwo użytkowe – wysokość, rozstaw elementów pionowych/poziomych, brak ostrych krawędzi,
- odporność korozyjna – odpowiedni gatunek stali, jakość spoin, przygotowanie powierzchni,
- powtarzalność wymiarowa – czy wszystkie segmenty dopasują się do rzeczywistych wymiarów na budowie.
Element może być idealnie wypolerowany, a jednocześnie mieć zbyt małe przekroje, niezgodne z projektem spoiny lub zbyt cienko ścienny profil słupka. Korekta po montażu jest praktycznie nierealna. Kontrola jakości w obróbce stali ma zawsze pierwszeństwo przed estetyką; polerowanie nie naprawi złej spoiny ani źle dobranego materiału.
Jak procesy obróbki stali generują potencjalne wady
Każdy etap produkcji balustrady wprowadza własne ryzyka:
- cięcie – nieprostopadłe cięcia, za duże luzy, przypalenia po cięciu termicznym, zbyt duży naddatek lub jego brak;
- gięcie – pęknięcia na zagięciach, deformacje przekroju, błędne kąty, niekontrolowane sprężynowanie;
- spawanie – odkształcenia cieplne, wady spoin (brak przetopu, podtopienia, porowatość), zmiany struktury materiału w strefie wpływu ciepła;
- szlifowanie i obróbka powierzchni – przegrzanie stali nierdzewnej, zbyt duże zeszlifowanie przekroju, otwarcie porów w spoinie, zarysowania wrażliwe na korozję;
- zabezpieczenie antykorozyjne – niedostateczne przygotowanie powierzchni, zanieczyszczenia, złe warunki aplikacji powłok.
Kontrola jakości nie polega na jednorazowym „zaklepaniu” gotowej balustrady, tylko na wbudowaniu punktów kontrolnych w każdy z tych etapów. Jeżeli cięcie jest poza tolerancją o 2–3 mm, gięcie dołoży kolejnych 2 mm, a spawanie ściągnie konstrukcję o następne 3 mm – końcowy odchył wymiarowy na zabudowie może być nieakceptowalny.
Miejsce kontroli jakości w cyklu produkcyjnym balustrady
Profesjonalne podejście do kontroli jakości w obróbce stali dla balustrad obejmuje kilka jasno określonych etapów:
- przyjęcie materiału – sprawdzenie dokumentów, oznaczeń, wymiarów, prostoliniowości, widocznych wad,
- cięcie i wstępna obróbka – kontrola długości, kątów, jakości krawędzi, parametrów maszyn,
- gięcie i formowanie – kontrola promieni gięcia, kątów, deformacji przekrojów,
- spawanie – nadzór nad zgodnością z WPS, kwalifikacje spawaczy, badania wizualne i nieniszczące,
- obróbka powierzchni – kontrola szlifowania, usunięcia zgorzeliny, chropowatości,
- zabezpieczenie antykorozyjne – kontrola czystości, grubości powłoki lub jakości pasywacji,
- montaż i odbiór końcowy – sprawdzenie wymiarów, sztywności, kotwienia, estetyki zgodnej z projektem.
Na każdym z tych etapów stosuje się inne narzędzia kontroli: od prostych miar i kątowników, przez mierniki grubości powłok, aż po badania nieniszczące spoin. Kluczem jest spójna procedura i konsekwencja w jej stosowaniu, a nie okazjonalne „rzucenie okiem” na produkt przed wysyłką.
Podstawowe wymagania dla stalowej balustrady – normy, obciążenia, środowisko pracy
Normy i wytyczne – ramy, w których musi zmieścić się wykonawca
Balustrady stalowe podlegają wymaganiom norm budowlanych i wytycznych technicznych. W polskich realiach często stosuje się postanowienia norm z serii PN-EN 1991 (obciążenia), wytyczne dotyczące balustrad w przepisach krajowych, a także bardziej szczegółowe normy tematyczne (np. PN-EN 1090 dla konstrukcji stalowych, PN-EN 1993 dla projektowania stali). Nie trzeba znać ich na pamięć, ale ślusarnia wykonująca balustrady powinna pracować na podstawie projektu i dokumentacji przygotowanej zgodnie z tymi dokumentami.
Kluczowe parametry normowe, które wpływają na kontrolę jakości, to przede wszystkim:
- wysokość balustrady (np. w budynkach mieszkalnych, biurowych, obiektach użyteczności publicznej) – zwykle mierzona od poziomu posadzki lub stopnia,
- maksymalne prześwity wypełnienia (szczególnie przy balustradach przy schodach, balkonach, przy ochronie dzieci),
- wymagane obciążenie poziome, jakie musi przenieść poręcz/słupek,
- specjalne wymagania dla obiektów o dużej intensywności użytkowania (stadiony, galerie, obiekty komunikacyjne).
Kontrola jakości musi sprawdzić, czy konstrukcja balustrady realnie jest w stanie spełnić te wymagania. To oznacza kontrolę wymiarów, przekrojów profili, jakości spoin, sposobu zakotwienia, a nie tylko porównanie ogólnego zarysu z wizualizacją z katalogu.
Typowe obciążenia eksploatacyjne balustrad
Balustrady projektuje się na obciążenia poziome przyłożone do poręczy lub słupków. W praktyce inżynierskiej uwzględnia się takie scenariusze jak:
- kilka osób jednocześnie opierających się o balustradę podczas rozmowy,
- nagłe naparcie tłumu w obiektach publicznych,
- upadek człowieka na balustradę z niewielkiej wysokości,
- dynamiczne obciążenia przy zabawie dzieci, biegu, gwałtownych ruchach.
Projektant dobiera przekroje, rozstaw słupków, rodzaj mocowania i grubości blach kotwiących tak, aby balustrada z odpowiednim zapasem wytrzymałości przeniosła te obciążenia. Kontrola jakości w ślusarni ma zapewnić, że wykonanie nie „zje” tego zapasu poprzez:
- zmianę grubości materiału na cieńszy (bo „taki akurat był na magazynie”),
- zbyt krótkie lub zbyt rzadkie spoiny,
- niezgodne z projektem punkty zamocowania (np. w słabej warstwie posadzki),
- nadmierne szlifowanie, które zmniejsza efektywny przekrój spoin lub profili.
Przy odbiorach technicznych większych obiektów stosuje się proste testy funkcjonalne: przykładanie siły (np. przez rozpierak hydrauliczny lub ręczne dociskanie z użyciem dynamometru) do poręczy i pomiar ugięcia. Jeżeli balustrada ugina się wyraźnie „gołym okiem” przy niewielkim obciążeniu, to jest to jasny sygnał, że coś w łańcuchu jakości zawiodło.
Środowisko pracy balustrady a dobór stali i zabezpieczeń
Balustrada wewnątrz budynku mieszkalnego pracuje w zupełnie innym środowisku niż balustrada zewnętrzna przy morzu czy na dachu biurowca. Kontrola jakości musi uwzględniać:
- korozyjność środowiska – agresywne środowisko miejskie, przemysłowe, nadmorskie wymaga innych gatunków stali i innych powłok ochronnych niż spokojne wnętrze domu jednorodzinnego,
- kontakt z wodą – balustrady przy basenach, tarasach, rampach zewnętrznych muszą być przygotowane na stały kontakt z wodą, chlorem, solą,
- temperaturę – duże różnice temperatur przy fasadach szklanych powodują rozszerzalność cieplną, którą musi przejąć konstrukcja i spoiny.
Przykładowo, zastosowanie stali nierdzewnej gatunku 1.4301 (AISI 304) w balustradzie przy morzu bardzo często kończy się szybką korozją szczelinową i wżerową, zwłaszcza w okolicach spoin. Kontrola jakości materiału powinna wychwycić, że projekt wymaga stali o wyższej odporności (np. 1.4404 / AISI 316L) lub odpowiedniego systemu powłok ochronnych.
Estetyka a wymagania techniczne – gdzie jest granica
Balustrada to widoczny element wykończenia, więc inwestorzy często kładą mocny nacisk na wygląd: brak widocznych spoin, ostre krawędzie „na ostro”, bardzo cienkie profile, błyszczące powierzchnie. Technologia obróbki stali ma jednak swoje ograniczenia. Przesadny nacisk na estetykę potrafi zniszczyć bezpieczeństwo, jeżeli:
- spoiny są zbyt mocno zeszlifowane, aż do redukcji przekroju nośnego,
- ściana profilu jest zbyt cienka w stosunku do zakładanego obciążenia,
- krawędzie są na tyle ostre, że zwiększają ryzyko skaleczenia,
- profil otwarty zostaje „zamknięty na lustro” bez otworów technologicznych, co utrudnia wentylację i odprowadzenie wilgoci.
Kontrola jakości powinna mieć jasne kryteria akceptacji estetycznej (wysokość rys po szlifowaniu, dopuszczalne odchyłki płaskości, brak widocznych porów w spoinach), ale nigdy kosztem parametrów wytrzymałościowych. Lepsza jest nieco widoczna spoina o pełnym przetopie niż „idealnie gładka” powierzchnia, pod którą kryje się osłabienie przekroju.
Materiał wyjściowy – jak kontrolować stal zanim trafi na warsztat
Weryfikacja certyfikatów materiałowych i oznaczeń
Proces kontroli jakości zaczyna się jeszcze przed pierwszym cięciem. Atesty hutnicze (certyfikaty materiałowe) zawierają informacje o gatunku stali, składzie chemicznym, własnościach mechanicznych (granica plastyczności, wytrzymałość na rozciąganie, wydłużenie) oraz numerach wytopu. Dla balustrad ma to znaczenie praktyczne:
- pozwala potwierdzić, że materiał odpowiada gatunkowi założonemu w projekcie (np. S235 vs. S355, 1.4301 vs. 1.4404),
- umożliwia prześledzenie partii materiału w razie późniejszych problemów (pęknięcia, korozja),
- ułatwia dobór technologii spawania i parametrów obróbki.
Na magazynie materiał musi być oznaczony w sposób jednoznaczny: numer dostawy, gatunek stali, numer wytopu. Przyjęcie materiału bez kontroli dokumentów i oznaczeń praktycznie uniemożliwia późniejsze udowodnienie, jaki gatunek stali został rzeczywiście wbudowany w balustradę. W razie reklamacji lub wypadku to duży problem zarówno dla wykonawcy, jak i dla nadzoru.
Kontrola wizualna półwyrobów – prostość, płaskość, wady powierzchni
Prosta kontrola wizualna przy przyjęciu dostawy eliminuje sporą część potencjalnych problemów na późniejszych etapach. Elementy do balustrad (profile, pręty, blachy) powinny być sprawdzone pod kątem:
- prostoliniowości – wygięte profile wymagają prostowania, a jeżeli trafią bezpośrednio na produkcję, odchyłki będą się kumulować w gotowej balustradzie,
- płaskości blach – falowane lub skręcone blachy będą trudne do prawidłowego przyspawania do słupków czy poręczy,
- wad powierzchni – pęknięcia, laminacje, wtrącenia, głębokie rysy, ogniska korozji,
Badania twardości, grubości i identyfikacja gatunku stali
Przy balustradach ze stali zwykłej i nierdzewnej kontrola wizualna to za mało. Dla krytycznych elementów warto wykonać proste pomiary potwierdzające, że materiał odpowiada założeniom projektu:
- pomiar twardości (np. metodą Rockwella, Brinella, przenośnymi twardościomierzami) – pozwala wykryć nieprawidłowe wyżarzanie, przegrzanie materiału lub zastosowanie innego gatunku niż deklarowany,
- pomiar grubości ścianki – suwmiarka, mikrometr lub ultradźwiękowy miernik grubości ujawnią zaniżoną grubość profili cienkościennych i blach w stosunku do dokumentacji,
- identyfikacja gatunku stali – przenośne spektrometry (tzw. PMI – Positive Material Identification) pozwalają szybko sprawdzić skład stopu, szczególnie przy stali nierdzewnej, gdzie zamiana 1.4404 na 1.4301 może wyjść na jaw dopiero po pojawieniu się korozji.
Uwaga: nawet przy balustradach „standardowych” pojedynczy pomiar twardości na partii profili potrafi uratować inwestycję, jeżeli trafi się dostawa z nieprawidłowo walcowanego materiału (pękające spoiny, trudności przy gięciu).
Magazynowanie i ochrona przed korozją wstępną
Materiał poprawny na atestach można łatwo zniszczyć złym składowaniem. Kontrola jakości powinna objąć również magazyn:
- profile i blachy muszą być przechowywane „na sucho”, bez kontaktu z wodą stojącą i solami odmrażającymi,
- stal czarna przed dłuższym składowaniem warto zabezpieczyć olejem technicznym lub folią, aby ograniczyć korozję powierzchniową,
- stal nierdzewna powinna leżeć oddzielnie od stali czarnej – kontakt z opiłkami węgla lub rdzą powoduje korozję powierzchniową (tzw. zanieczyszczenie krzyżowe),
- palety i stojaki muszą zapobiegać wyginaniu profili i uszkodzeniom naroży.
Przy odbiorze wewnętrznym materiału do produkcji dobrze jest udokumentować jego stan (zdjęcia, krótki protokół). W razie reklamacji montażowej lub pojawienia się korozji na etapie eksploatacji łatwiej wtedy odróżnić wadę materiału od błędu wykonawczego.
Kontrola jakości po cięciu i gięciu – prostota, która mści się przy montażu

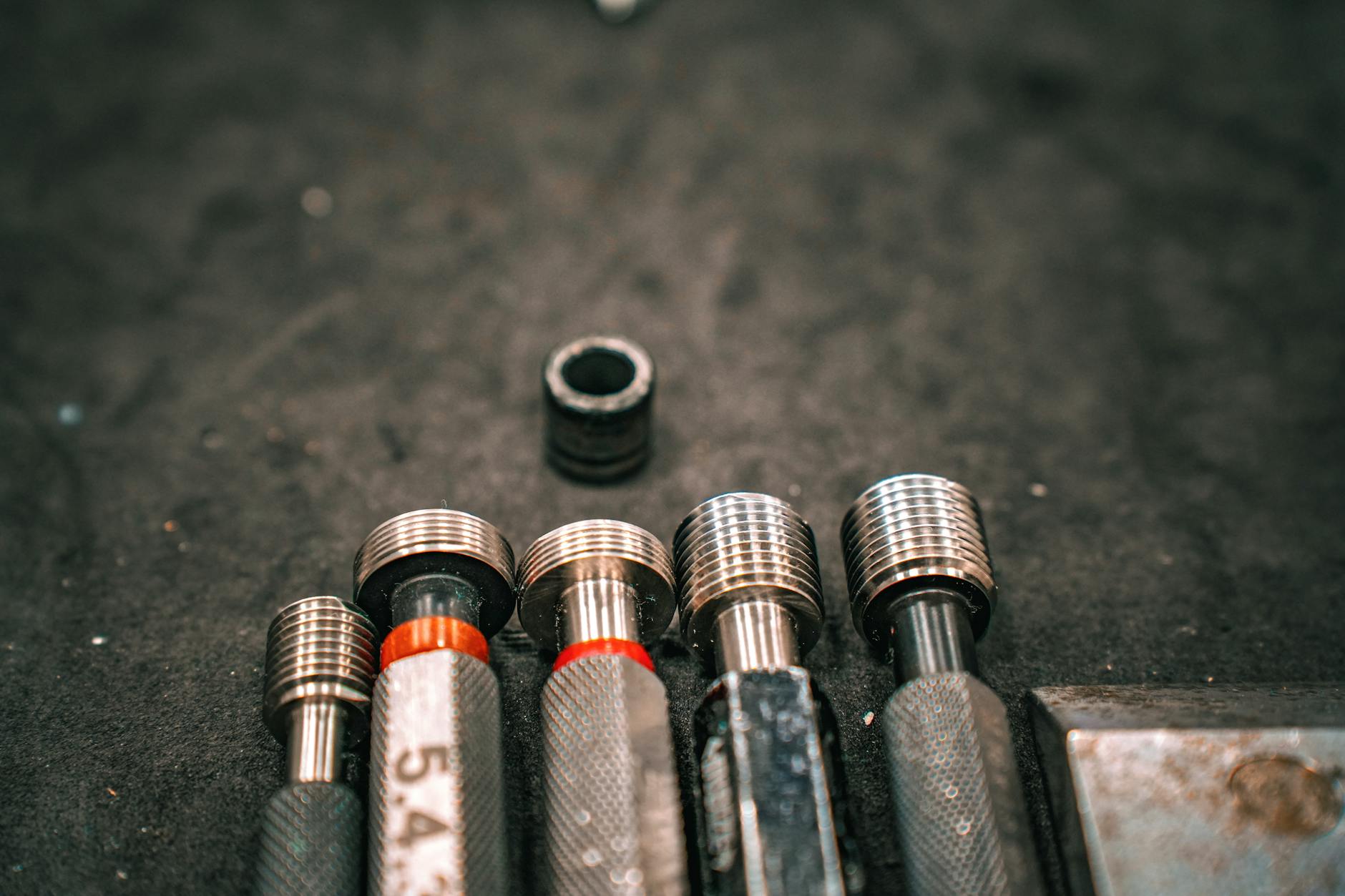

Wymiarowanie elementów po cięciu – tolerancje, które mają sens
Cięcie profili i blach jest z pozoru banalne. Problemy wychodzą dopiero na montażu, gdy odchyłki kumulują się na długości kilku metrów. Kontrola jakości powinna wprost odnosić się do tolerancji wymiarowych przyjętych w dokumentacji warsztatowej:
- długości profili mierzone są z dokładnością do 1–2 mm na elementach krótkich i do 3–5 mm dla dłuższych odcinków,
- odchyłka kąta cięcia (szczególnie przy połączeniach pod kątem) nie powinna przekraczać 0,5–1°, jeżeli ma powstać szczelny styk bez dużej nadlewki spoiny,
- przy cięciu cięgiem (piła taśmowa) trzeba kontrolować prostopadłość czoła do osi profilu – „banan” na czołach powoduje przekoszenia całej ramy.
Tip: prosta kontrola kątownikiem i szczelinomierzem (lub nawet paskiem blachy) pozwala bardzo szybko wychwycić nieprawidłowe ustawienie piły czy zużycie taśmy.
Jakość krawędzi po cięciu – gratowanie i przygotowanie do spawania
Krawędzie po cięciu plazmą, laserem czy piłą tarczową trzeba ocenić nie tylko pod kątem estetyki, ale i przyszłego spawania:
- obecność gratów (ostrych zadziorów) zwiększa ryzyko skaleczeń i utrudnia spasowanie elementów,
- przypalenia i zgorzelina (warstwa tlenków) na krawędzi zmniejszają jakość spoin – wymagają oczyszczenia mechanicznego (szlifowanie, szczotkowanie),
- przy cięciu grubych blach konieczne jest fazowanie krawędzi (ukosowanie) pod spoinę czołową; kontrola jakości powinna weryfikować kąt i szerokość fazy.
W praktyce brak systematycznego gratowania i czyszczenia po cięciu skutkuje problemami na montażu: elementy nie dochodzą do siebie, powstają szpary, które spawacz musi „zalewać” drutem. To z kolei obniża powtarzalność i jakość spoin, szczególnie przy cienkich profilach.
Kontrola gięcia – promienie, odkształcenia i sprężynowanie
Przy balustradach łukowych i schodach krętych kluczowe są elementy gięte: poręcze, płaskowniki, rury. Kontrola jakości gięcia powinna obejmować kilka punktów:
- promień gięcia – musi odpowiadać projektowi, inaczej poręcz nie będzie „siadała” na konstrukcji; wykorzystuje się szablony, przyrządy kontrolne lub pomiary współrzędnościowe,
- owalizacja profilu – przy gięciu rur kontroluje się zmianę kształtu przekroju (nadmierne „spłaszczenie” osłabia profil i psuje estetykę),
- pofałdowanie ścianki po wewnętrznej stronie gięcia – szczególnie problematyczne przy cienkich ściankach i małych promieniach,
- sprężynowanie (powrót materiału po zwolnieniu nacisku) – trzeba brać je pod uwagę przy ustawieniach giętarki; kontrola polega na porównaniu rzeczywistego kształtu z rysunkiem lub modelem.
Jeżeli w ślusarni brakuje dedykowanych przyrządów kontrolnych, można wykonać pierwszy element wzorcowy, który przejdzie odbiór technologa/kierownika i posłuży jako szablon do kontroli kolejnych sztuk.
Prostowanie i kontrola skręcenia po operacjach wstępnych
Cięcie, gięcie i wiercenie powodują lokalne naprężenia, które skutkują wygięciami i skręceniem elementów. Zanim części trafią do montażu i spawania, trzeba:
- sprawdzić prostoliniowość profili na płycie montażowej lub stole spawalniczym z punktami referencyjnymi,
- skontrolować skręcenie (torsję) profili otwartych i blach – wystarczy porównać położenie przekrojów końcowych względem siebie,
- wykonać prostowanie na prasach, stołach z zaciskami lub młotkami bezodrzutowymi, z bieżącą kontrolą po każdej korekcie.
Ignorowanie tych odchyłek na etapie półfabrykatów kończy się „walką” z geometrią przy montażu, dopasowywaniem na siłę i nadmiernym naciąganiem spoin, co zawsze odbija się na trwałości balustrady.
Jakość spoin – od oględzin po badania nieniszczące
Kontrola wizualna spoin – pierwszy filtr jakości
Najczęściej stosowaną metodą oceny złączy w balustradach jest VT (Visual Testing), czyli kontrola wizualna. Wbrew pozorom nie polega tylko na „rzuceniu okiem”:
- stosuje się oświetlenie kierunkowe i lupy, aby lepiej wykrywać pęknięcia powierzchniowe,
- ocenia się kształt lica spoiny – równomierność szerokości, wysokość nadlewu, brak podtopień i podtopień krawędzi,
- sprawdza się ciągłość spoiny – brak przerw, kraterów na końcach, przepaleń,
- kontroluje się rozpryski i nadmierne przegrzanie strefy wpływu ciepła (odbarwienia, przebarwienia na stali nierdzewnej).
Normy spawalnicze (np. PN-EN ISO 5817) definiują poziomy jakości spoin (B, C, D) i dopuszczalne niezgodności. Balustrady z reguły nie wymagają najwyższej klasy B, ale ustalenie akceptowalnego poziomu (np. C) i konsekwentna kontrola pod tym kątem daje powtarzalny efekt.
Weryfikacja wymiarów i długości spoin
Spoiny muszą mieć nie tylko dobrą powierzchnię, ale i wymiar nośny. Przy spoinach pachwinowych stosuje się zazwyczaj grubość „a”. Kontrola obejmuje:
- pomiar wysokości gardzieli spoiny pachwinowej za pomocą mierników spoin,
- sprawdzenie długości rzeczywistej spoiny w stosunku do długości projektowanej (częsty problem to „skracanie” spoin przy podstawach słupków),
- kontrolę ciągłości spoin czołowych – czy spoiny są wykonane na całym przekroju, czy pozostawiono „martwe” strefy.
Uwaga: skrócenie spoin przy mocowaniu słupka do blachy kotwiącej lub zaniżenie ich grubości jest jednym z najczęstszych źródeł luzów i pęknięć po kilku latach użytkowania.
Badania nieniszczące w balustradach – kiedy mają sens
W obiektach typowych (domy jednorodzinne, małe budynki usługowe) badania nieniszczące stosuje się rzadko. Przy większych inwestycjach lub newralgicznych miejscach (np. balustrady nad dużą różnicą poziomów) inwestor lub projektant może wymagać bardziej zaawansowanej kontroli:
- PT (badania penetracyjne) – stosowane głównie przy stali nierdzewnej i aluminium, wykrywają pęknięcia powierzchniowe, porowatość i nieciągłości wychodzące na powierzchnię,
- MT (magnetyczno-proszkowe) – dla stali ferrytycznych, pozwalają wykryć pęknięcia na i tuż pod powierzchnią spoiny oraz w strefie wpływu ciepła,
- UT (ultradźwiękowe) – przy grubszych przekrojach; w balustradach stosowane sporadycznie, głównie przy masywnych słupach i węzłach konstrukcyjnych.
Zastosowanie badań NDT wymaga procedur i personelu z uprawnieniami. Dobrą praktyką jest wytypowanie próbek referencyjnych (np. kilka procent wszystkich spoin krytycznych) i przebadanie ich, zamiast badania całej konstrukcji balustrady, co byłoby kosztowne i nieproporcjonalne do ryzyka.
Kwalifikacje spawaczy i WPS – miękkie ogniwo twardych procedur
Najlepsze procedury kontroli niewiele dadzą, jeśli spawacz nie ma odpowiednich kwalifikacji. Kontrola jakości powinna obejmować:
- sprawdzenie aktualnych uprawnień spawalniczych (np. zgodnych z PN-EN ISO 9606) dla danego procesu (MIG/MAG, TIG, MMA) i pozycji spawania,
- stosowanie WPS (Welding Procedure Specification) – spawacz pracuje wg określonych parametrów: prądu, napięcia, prędkości przesuwu, typu drutu i gazu,
- prowadzenie rejestru spawanych elementów – przypisanie konkretnego spawacza do danego odcinka balustrady ułatwia późniejszą analizę w razie reklamacji.
Kontrola okresowa (np. comiesięczna) próbek spawanych przez dany zespół – choćby w formie dodatkowej wizualnej selekcji lub pojedynczego badania penetracyjnego – podtrzymuje dyscyplinę i zapobiega „rozjeżdżaniu się” jakości z biegiem czasu.
Obróbka spoin – szlifowanie bez osłabiania przekroju
Przy balustradach widocznych estetyka spoin jest bardzo ważna. Szlifowanie musi jednak być prowadzone z umiarem:
- przy spoinach pachwinowych nie usuwa się całkowicie nadlewu, jeśli jest on częścią przekroju nośnego; celem jest wygładzenie krawędzi i redukcja ostrych przejść,
- stosuje się kolejne gradacje materiałów ściernych (np. 80–120–180–240), aby uniknąć przegrzania; długie szlify w jednym miejscu potrafią lokalnie obniżyć wytrzymałość,
- na stali nierdzewnej trzeba unikać twardych tarcz przeznaczonych do stali czarnej – ryzyko wprowadzenia zanieczyszczeń i przyspieszonej korozji.
Kontrola po szlifowaniu powinna obejmować nie tylko wygląd, ale także pomiar grubości ścianki w miejscach szczególnie mocno obrabianych. Przeszlifowanie narożnika profilu lub podstawy słupka potrafi zredukować skuteczną grubość do niebezpiecznego poziomu.
Obróbka powierzchni, szlifowanie i przygotowanie pod zabezpieczenie antykorozyjne
Stopień czystości powierzchni – standardy i praktyka
Najczęściej zadawane pytania (FAQ)
Jakie normy obowiązują przy projektowaniu i wykonaniu stalowych balustrad?
W praktyce stosuje się pakiet norm i przepisów, a nie jeden dokument. Podstawą są Eurokody, głównie PN-EN 1991 (obciążenia) i PN-EN 1993 (projektowanie konstrukcji stalowych), a także PN-EN 1090 w zakresie wykonania i oceny zgodności konstrukcji stalowych. Do tego dochodzą krajowe przepisy budowlane określające m.in. minimalną wysokość balustrad i dopuszczalne prześwity.
Dla wykonawcy kluczowe jest, aby pracował na projekcie przygotowanym zgodnie z tymi dokumentami. Kontrola jakości w warsztacie polega potem na sprawdzeniu, czy rzeczywista balustrada nie odbiega od projektu: w wymiarach, przekrojach, gatunkach stali, rodzaju i długości spoin oraz sposobie zakotwienia.
Jakie obciążenie powinna wytrzymać stalowa balustrada?
Wymagane obciążenie poziome określają normy, głównie z serii PN-EN 1991, w zależności od rodzaju obiektu (dom jednorodzinny, biurowiec, galeria handlowa, stadion). Projektant przyjmuje wartość charakterystyczną obciążenia poziomego przyłożonego do poręczy lub słupka i na tej podstawie dobiera przekroje profili, rozstaw słupków oraz kotwienie.
Na etapie wykonawstwa kontrola jakości musi zweryfikować, czy „rezerwa” wytrzymałości nie została zjedzona przez zmiany materiału, cieńsze ścianki profili, skrócone spoiny albo zbyt płytkie zakotwienie. Przy odbiorze często wykonuje się próby obciążeniowe (np. docisk z użyciem rozpieraka lub dynamometru) i mierzy ugięcie poręczy – zbyt duża deformacja przy małej sile to sygnał, że coś jest nie tak z konstrukcją lub jej montażem.
Jakie są najczęstsze błędy w obróbce stali pod balustrady?
Typowe błędy pojawiają się praktycznie na każdym etapie: przy cięciu – nieprostopadłe cięcia, przypalenia po cięciu termicznym, brak naddatków; przy gięciu – pęknięcia na zagięciach, deformacje przekroju, złe kąty; przy spawaniu – brak przetopu, porowatość, przegrzanie materiału i odkształcenia cieplne; przy szlifowaniu – przegrzanie stali nierdzewnej, nadmierne zeszlifowanie przekroju czy otwarcie porów w spoinie.
Efekt w praktyce to m.in. niepasujące segmenty na budowie, słupki o obniżonej nośności, spoiny podatne na pęknięcia lub przyspieszona korozja (zwłaszcza na zewnątrz). Dlatego dobrze zaprojektowany system kontroli jakości zakłada pomiary i oględziny po każdym z tych etapów, a nie tylko na końcu produkcji.
Jak w praktyce wygląda kontrola jakości spoin w balustradach stalowych?
Podstawą jest badanie wizualne (VT) – ocena kształtu, ciągłości i wyglądu spoiny, obecności podtopień, pęknięć, porów i wtrąceń. Sprawdza się też, czy spoiny wykonano zgodnie z WPS (ang. Welding Procedure Specification – instrukcja technologiczna spawania): rodzaj i pozycja spawania, materiał dodatkowy, długości i grubości spoin.
Przy wyższych wymaganiach stosuje się badania nieniszczące, np. PT (badania penetracyjne) dla wykrycia powierzchniowych pęknięć lub MT/UT (magnetyczne/ultradźwiękowe) w konstrukcjach bardziej odpowiedzialnych. Uwaga: nawet najlepiej wyglądająca spoina po przeszlifowaniu może być osłabiona, jeśli podczas obróbki powierzchni usunięto jej znaczną część – to też wymaga kontroli (np. pomiarów przekroju na próbkach wzorcowych).
Jak sprawdzić, czy balustrada stalowa jest bezpieczna już po montażu?
Najprostszy poziom to kontrola wizualna i pomiarowa: sprawdzenie wysokości balustrady, prześwitów między elementami (ważne przy ochronie dzieci), sztywności kotwienia słupków oraz braku ostrych krawędzi. Następny krok to testy funkcjonalne – obciążenie poręczy siłą poziomą (np. mocne dociskanie całym ciężarem ciała) i obserwacja, czy balustrada nie ugina się nadmiernie ani nie „pływa” w kotwach.
Przy większych obiektach stosuje się zdefiniowane próby obciążeniowe z użyciem mierzonej siły i pomiaru ugięcia. Jeżeli przy stosunkowo niewielkiej sile ugięcia są widoczne gołym okiem, to warto zweryfikować: grubość i rozstaw słupków, jakość spoin w strefach mocowania i sposób zakotwienia w podłożu (np. wiercenie w słabej wylewce zamiast w konstrukcyjnej płycie).
Jaki gatunek stali wybrać na balustradę zewnętrzną, a jaki do wnętrz?
Dobór materiału wynika z korozyjności środowiska pracy. Do wnętrz budynków mieszkalnych często wystarcza stal węglowa dobrze zabezpieczona antykorozyjnie (np. cynkowanie ogniowe + malowanie) lub stal nierdzewna niższej klasy, pod warunkiem poprawnej obróbki i pasywacji. Na zewnątrz, zwłaszcza w środowisku miejskim czy nadmorskim, lepiej sprawdza się stal nierdzewna o podwyższonej odporności (np. odpowiedniki AISI 316) albo stal czarna z bardzo solidnym systemem powłokowym.
Kontrola jakości powinna obejmować potwierdzenie gatunku materiału (atest, oznaczenia), ocenę przygotowania powierzchni przed malowaniem/cynkowaniem oraz pomiar grubości powłok ochronnych. Tip: efektowny połysk stali nierdzewnej nie oznacza automatycznie trwałości – błędnie dobrany gatunek lub przegrzanie przy szlifowaniu szybko zemści się plamami korozji.
Na czym polega różnica między „ładną” a „prawidłowo wykonaną” balustradą ze stali?
Z punktu widzenia użytkownika balustrada ma być równa, estetyczna i „nierdzewna”. Od strony technicznej kluczowe są: nośność i sztywność (odpowiedź na obciążenia poziome), bezpieczeństwo użytkowe (wymiary, brak możliwości zaklinowania głowy czy tułowia, brak ostrych krawędzi), odporność korozyjna oraz powtarzalność wymiarowa segmentów. Te cechy często nie są widoczne na pierwszy rzut oka.
Przykład z praktyki: segment balustrady może być perfekcyjnie wypolerowany, a jednocześnie mieć słupki z profili o zbyt cienkich ściankach i spoiny skrócone „dla oszczędności”. Do czasu pierwszego poważniejszego obciążenia nie widać problemu. Dopiero gwałtowne oparcie kilku osób ujawnia, czy konstrukcja była projektowana i kontrolowana jak element bezpieczeństwa, czy tylko jak dekoracja.
Co warto zapamiętać
- Balustrada stalowa jest elementem bezpieczeństwa, a nie dekoracją – musi przenosić realne obciążenia, uderzenia i odkształcenia konstrukcji, więc każdy błąd obróbki może przełożyć się na zagrożenie życia, nie tylko na gorszy wygląd.
- Sama estetyka („ładnie wypolerowana” balustrada) nie gwarantuje bezpieczeństwa – kluczowe są nośność, sztywność, poprawne wymiary, brak ostrych krawędzi i odporność korozyjna; tych parametrów nie da się „dopolerować” po montażu.
- Każdy etap obróbki (cięcie, gięcie, spawanie, szlifowanie, zabezpieczenie antykorozyjne) generuje własne typowe wady, które kumulują się wymiarowo i wytrzymałościowo; rozjazd o kilka milimetrów na każdym kroku kończy się segmentem, którego nie da się poprawnie zamontować.
- Skuteczna kontrola jakości to system punktów kontrolnych w całym cyklu produkcji, a nie jednorazowe „oględziny” gotowej balustrady – błędy trzeba wyłapywać od przyjęcia materiału aż po końcowy montaż na budowie.
- Normy i wytyczne (m.in. PN-EN 1991, PN-EN 1090, PN-EN 1993 oraz przepisy krajowe) definiują ramy, w których musi zmieścić się projekt i wykonanie balustrady: minimalne wysokości, maksymalne prześwity, wymagane obciążenia poziome, dodatkowe wymagania dla obiektów intensywnie użytkowanych.
