Rola balustrad stalowych w systemie ewakuacji z budynku
Balustrada jako prowadnica ruchu podczas ewakuacji
Balustrady stalowe przy wyjściach ewakuacyjnych pełnią jednocześnie kilka funkcji: prowadzącą, ochronną i organizującą ruch ludzi. W sytuacji zagrożenia, gdy pojawia się stres, pośpiech i ograniczona widoczność, człowiek instynktownie szuka stabilnego punktu podparcia. Odpowiednio zaprojektowana balustrada umożliwia szybkie odnalezienie krawędzi biegu schodów, wyczucie kierunku oraz utrzymanie równowagi przy przyspieszonym marszu lub biegu.
Stalowa poręcz działa jak fizyczny „tor ruchu”. Ustawia użytkowników w jednym pasie, ogranicza przypadkowe przekraczanie krawędzi biegu, kieruje strumień ludzi w stronę wyjścia końcowego. W budynkach o dużym zagęszczeniu osób – szkołach, galeriach handlowych, biurowcach – ten efekt uporządkowania przepływu jest równie ważny jak sama ochrona przed upadkiem.
Dodatkowo balustrady stalowe zapewniają stabilne oparcie przy gwałtownych zmianach kierunku ruchu, na spocznikach, przy skrętach klatki schodowej czy przejściach na pochylnie. W odróżnieniu od ścian, które nie zawsze są dostępne dłoni (np. ze względu na szerokie biegi, przeszklone fragmenty, wnęki), balustrada zapewnia ciągłe, ergonomiczne prowadzenie na odpowiedniej wysokości.
Dla osób z ograniczoną sprawnością, z problemami równowagi lub poruszających się z pomocą kul, balustrada ewakuacyjna jest podstawowym elementem umożliwiającym samodzielne i bezpieczne wyjście z budynku. W takim przypadku brak ciągłości poręczy lub źle zaprojektowane zakończenia mogą wręcz uniemożliwić ewakuację bez pomocy innych.
Ochrona przed upadkiem i zarządzanie naporem tłumu
Klasyczna funkcja balustrady – ochrona przed upadkiem z wysokości – nabiera przy drogach ewakuacyjnych szczególnego znaczenia. Podczas normalnej eksploatacji użytkownicy poruszają się zazwyczaj spokojnie, w małych grupach. W czasie ewakuacji dochodzi do gwałtownego zwiększenia obciążenia użytkowego, a ruch staje się nieuporządkowany. Napór tłumu potrafi wywrócić osobę stojącą bliżej krawędzi biegu, a w konsekwencji doprowadzić do efektu „domin” w dół schodów.
Balustrada stalowa przy wyjściu ewakuacyjnym musi być przygotowana na znacznie wyższe obciążenia poziome i dynamiczne, niż ma to miejsce w typowym użytkowaniu. Celem jest nie tylko powstrzymanie jednostkowego upadku, ale także przejęcie sił wynikających z naporu kilkunastu czy kilkudziesięciu osób jednocześnie. Sztywność konstrukcji, prawidłowe zakotwienie oraz odpowiedni układ słupków i poręczy decydują, czy bariera zachowa swoją funkcję w krytycznym momencie.
Równocześnie balustrada porządkuje ruch – rozdziela przeciwbieżne strumienie osób (zejście i wejście służb ratunkowych), wyznacza skrajnię schodów i ogranicza niekontrolowane omijanie innych użytkowników. Ograniczenie „przeciskania się” przy krawędzi biegu zmniejsza ryzyko potknięcia i wypadnięcia poza obrys schodów.
Balustrada zwykła a balustrada ewakuacyjna – różnice funkcjonalne
Balustrady stosowane na drogach ewakuacyjnych różnią się od zwykłych balustrad dekoracyjnych w budynkach mieszkalnych czy biurowych. W przypadku balustrad ewakuacyjnych priorytetem jest funkcja bezpieczeństwa, ergonomia i odporność, a estetyka schodzi na dalszy plan. Inne są wymagania co do wysokości, przebiegu poręczy, sposobu mocowania, a nawet detali wykończenia.
Kluczowe różnice to m.in.:
- większa ciągłość poręczy – minimalizacja przerw, załamań i „dziur” w prowadzeniu dłoni,
- uniknięcie ostrych elementów – żadnych dekoracyjnych grotów, ostrych kantów, wystających śrub,
- odporność na ogień i temperaturę – w określonych strefach wymóg odporności ogniowej lub przynajmniej zachowania nośności w podwyższonej temperaturze,
- odpowiednie prześwity – ograniczenie ryzyka zakleszczenia głowy lub tułowia, zwłaszcza dzieci,
- dodatkowe poręcze – np. niżej położona poręcz dla dzieci lub osób z niepełnosprawnościami ruchowymi.
Balustrada „zwykła” może dopuszczać kompromisy estetyczne, takie jak skomplikowane formy, dekoracyjne wypełnienia czy niestandardowe przekroje poręczy. W drogach ewakuacyjnych takie rozwiązania często kolidują z wymaganiami bezpieczeństwa, utrudniają chwyt, powodują zaczepianie odzieży lub zmniejszają rzeczywistą szerokość użytkową biegu.
Znaczenie balustrad w warunkach paniki i zadymienia
W warunkach pożaru dochodzi do zadymienia, spadku widoczności i dezorientacji użytkowników. Osoba, która nie widzi kolejnych stopni, polega głównie na dotyku oraz wskazówkach głosowych i świetlnych. Ciągła, dobrze wyczuwalna poręcz z prostym, powtarzalnym kształtem pozwala ocenić kierunek biegu, liczbę stopni oraz położenie spoczników. Jeśli balustrada jest przerywana, ma zdradliwe załamania lub różne wysokości, użytkownik szybko traci orientację.
Balustrady stalowe przy wyjściach ewakuacyjnych mogą również pełnić rolę nośnika oznakowania – np. pasków fotoluminescencyjnych na poręczy, które w ciemności stają się jedynym widocznym elementem wskazującym kierunek. W połączeniu z odpowiednim oświetleniem awaryjnym tworzą czytelny, „dotykowo-wzrokowy” system prowadzenia ludzi do wyjścia.
W sytuacji paniki ludzie często nie zachowują typowych zasad ostrożności. Pchają się, przeskakują kilka stopni naraz, nie patrzą pod nogi. Balustrada stalowa ogranicza skutki takiego zachowania: przechwytuje potknięcia, umożliwia „zatrzymanie” się poprzez szybki, mocny chwyt, a także stanowi przeszkodę dla niebezpiecznych skrótów przez krawędzie spoczników czy balkonów ewakuacyjnych.
Podstawy prawne i normowe dotyczące balustrad przy wyjściach ewakuacyjnych
Kluczowe akty prawne a balustrady ewakuacyjne
Projektowanie balustrad stalowych przy drogach ewakuacyjnych odbywa się w ścisłym reżimie prawnym. Głównym dokumentem w Polsce są „Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie”. Określają one m.in. minimalną szerokość biegów i spoczników, wymagania dotyczące dróg ewakuacyjnych, wysokości balustrad oraz dopuszczalne prześwity.
Do tego dochodzą przepisy ochrony przeciwpożarowej, w tym rozporządzenia regulujące wymagania dotyczące dróg ewakuacyjnych, klas odporności pożarowej budynków, a pośrednio także materiałów i rozwiązań stosowanych w obrębie klatek schodowych i wyjść ewakuacyjnych. W praktyce wpływa to np. na konieczność stosowania stali w określonych strefach zamiast tworzyw palnych, a także na sposób zabezpieczenia antykorozyjnego i ogniochronnego.
Uzupełnieniem są normy PN i EN, które precyzują wymagania dotyczące balustrad i poręczy, m.in. w zakresie obciążeń, wymiarów, ergonomii chwytu oraz metod badań. Wprawdzie normy często mają charakter dobrowolny, ale w praktyce są standardem odniesienia dla projektantów, producentów i inspektorów nadzoru. Pozwalają na jednoznaczne określenie, jak mierzyć wysokość balustrady, jak liczyć obciążenia poziome czy jak badać wytrzymałość kotwień.
Część kwestii pozostaje jednak nieprecyzyjna – przepisy nie podają np. jednego, uniwersalnego rozwiązania dla wszystkich typów obiektów. Dlatego niezbędna jest rola projektanta i rzeczoznawcy ds. ppoż., którzy potrafią powiązać wymagania formalne z realnym ryzykiem i specyfiką budynku.
Minimalne wymagania: wysokość, prześwity, ochrona przed wypadnięciem
Balustrady stalowe przy wyjściach ewakuacyjnych muszą spełniać konkretne, mierzalne wymagania. Do najważniejszych należą:
- wysokość balustrady – zazwyczaj nie mniejsza niż 1,1 m dla dróg ewakuacyjnych w budynkach wielokondygnacyjnych i użyteczności publicznej, przy czym w szczególnych sytuacjach (np. obiekty dla dzieci) stosuje się wyższe wartości lub dodatkowe zabezpieczenia,
- wysokość poręczy – najczęściej 0,9–1,1 m mierzona od krawędzi stopnia lub spocznika, z dopuszczeniem dodatkowej poręczy na wysokości ok. 0,75 m dla dzieci lub osób o niższym wzroście,
- prześwity pionowe między elementami wypełnienia – ograniczone tak, aby uniemożliwić prześlizgnięcie się tułowia oraz zminimalizować ryzyko zakleszczenia głowy; typowo dąży się do tego, by światło między prętami nie pozwalało na swobodne przełożenie głowy dziecka,
- brak poziomych elementów wspinaczkowych – w strefie do określonej wysokości od posadzki nie należy stosować rozwiązań sprzyjających wspinaniu się (np. gęstych poziomych prętów), szczególnie w obiektach o dużym udziale dzieci.
Minimalne wymagania są punktem wyjścia, a nie celem samym w sobie. Projektując balustradę przy wyjściu ewakuacyjnym, często rozsądnie jest pójść krok dalej niż literalne brzmienie przepisów, np. stosując nieco wyższą balustradę w obiektach sportowych, gdzie ryzyko naporu tłumu jest większe, lub zwiększając gęstość wypełnienia w szkołach, by ograniczyć ryzykowne zachowania dzieci.
Wymagania szczególne dla wybranych typów obiektów
Rodzaj budynku ma bezpośredni wpływ na wymagania stawiane balustradom stalowym przy drogach ewakuacyjnych. Inne priorytety obowiązują w budynku mieszkalnym, inne w galerii handlowej czy w szpitalu. Kluczowymi kryteriami są: liczba kondygnacji, liczba osób jednocześnie przebywających w obiekcie, ich mobilność oraz możliwość wystąpienia paniki.
Przykładowo:
- budynki użyteczności publicznej (urzędy, szkoły, centra handlowe) – większy nacisk na odporność na napór tłumu, zabezpieczenie przed wspinaniem i wypadnięciem, dodatkowe poręcze na różnych wysokościach, czytelne prowadzenie balustrad na całej długości dróg ewakuacji,
- obiekty o dużym zagęszczeniu ludzi (stadiony, hale widowiskowe) – wymagania co do nośności balustrad są szczególnie rygorystyczne; balustrady muszą wytrzymać dynamiczne uderzenia oraz silny, długotrwały napór grupowy,
- szpitale, domy opieki – priorytetem jest ergonomia dla osób poruszających się wolniej i z pomocą sprzętu medycznego; balustrady muszą sprzyjać ewakuacji łóżek, wózków, a jednocześnie umożliwiać pewne podparcie dla chorych,
- budynki mieszkalne wielorodzinne – choć natężenie ruchu jest mniejsze, drogi ewakuacyjne muszą być przystosowane do użytkowników o bardzo zróżnicowanych możliwościach (dzieci, osoby starsze, osoby z niepełnosprawnościami), przy ograniczonej możliwości nadzoru nad ich zachowaniem.
Dla części obiektów (np. wysokościowych, o dużej powierzchni pożarowej) rzeczoznawca ds. ochrony przeciwpożarowej może wprowadzić dodatkowe wymagania dotyczące balustrad: zwiększone parametry nośności, szczególny przebieg dróg ewakuacji, zastosowanie stali nierdzewnej lub zabezpieczeń ogniochronnych w określonych strefach, aby utrzymać integralność drogi ewakuacyjnej przez wymagany czas.
Interpretacja niejednoznacznych zapisów i rola rzeczoznawcy
Przepisy nie opisują wszystkich detali – nie wskazują konkretnego przekroju poręczy, rodzaju kotwienia czy dokładnego kształtu zakończeń. W wielu miejscach używają sformułowań typu „zapewniać bezpieczeństwo użytkowania”, „uniemożliwiać wypadnięcie”, „ograniczać ryzyko”. Aby zamienić te ogólne wymagania na konkretne rozwiązania, konieczne jest doświadczenie projektanta oraz wsparcie rzeczoznawcy ds. ppoż.
Przykładem są prześwity między elementami balustrady. W przepisach podaje się zwykle wartości graniczne, ale nie określa się, jak reagować w nietypowych sytuacjach, np. gdy balustrada łączy się z elementami szklanymi czy kiedy bieg schodów ma nieregularny kształt. Projektant powinien tak ukształtować balustradę, by nie tworzyła „pułapek” dla użytkowników, nawet jeśli formalnie mieści się w granicach liczbowych.
Rzeczoznawca ppoż. pomaga ocenić, czy przyjęte rozwiązania wspierają założony scenariusz ewakuacji. Może zasugerować np. rezygnację z pewnych dekoracyjnych elementów stalowych na rzecz prostszych, ale bardziej bezpiecznych przekrojów, czy doposażenie balustrady w oznakowanie fotoluminescencyjne, choć przepisy nie wymagają tego wprost. Dobra współpraca projektanta, konstruktora i rzeczoznawcy przekłada się na spójny system bezpieczeństwa, w którym balustrady nie są „przyklejonym dodatkiem”, ale integralnym elementem drogi ewakuacyjnej.
Analiza ryzyka przy projektowaniu balustrad stalowych w drogach ewakuacji
Identyfikacja podstawowych zagrożeń
Ocena scenariuszy ewakuacji i zachowań tłumu
Analiza ryzyka przy projektowaniu balustrad stalowych zaczyna się od zrozumienia, jak realnie przebiega ewakuacja w danym obiekcie. Kluczowe są scenariusze zakładające nie tylko spokojne opuszczanie budynku, lecz przede wszystkim sytuacje stresowe: ograniczoną widoczność, hałas, dym, gwałtowny napór ludzi na wyjścia.
Dla projektanta oznacza to konieczność odpowiedzi na kilka podstawowych pytań:
- jak szybko wzrośnie liczba osób jednocześnie przemieszczających się klatką schodową lub korytarzem z balustradą,
- w których miejscach może dojść do kumulacji tłumu (załamania biegów, drzwi przeciwpożarowe, bramki kontroli dostępu),
- jakie grupy użytkowników dominują w budynku – czy to głównie osoby dorosłe, czy także dzieci, osoby starsze, o ograniczonej mobilności,
- czy w ewakuacji będą uczestniczyć osoby nieznające obiektu (goście hotelowi, widzowie hali sportowej), czy użytkownicy stali (mieszkańcy, pracownicy).
Balustrada stalowa w tych scenariuszach pełni funkcję „ostatniej linii obrony” przed wypadnięciem, ale również kieruje przepływem tłumu. Błędne ukształtowanie poręczy (nagłe przerwy, ostre załamania, wystające elementy) może w skrajnym przypadku stworzyć dodatkowe punkty zatoru, a nawet miejsca niebezpiecznego „klinowania” się ludzi podczas paniki.
Analiza ryzyka związanego z użytkownikami wrażliwymi
Drogi ewakuacyjne coraz częściej projektowane są z myślą o użytkownikach, którzy wymagają szczególnego wsparcia. Balustrady stalowe muszą więc odpowiadać na zagrożenia typowe dla:
- osób starszych – większe ryzyko potknięć, mniejsza siła chwytu, wolniejsze tempo poruszania się,
- osób z niepełnosprawnością ruchową – poruszających się o kulach, z balkonikiem, czasem z asekuracją opiekuna,
- dzieci – spontaniczne zachowania, skłonność do wspinania się, mniejsza świadomość zagrożeń,
- osób z zaburzeniami sensorycznymi – trudności w orientacji przestrzennej przy zadymieniu, hałasie, migającym świetle.
Jeśli przewiduje się dużą obecność takich użytkowników, balustrada przy wyjściu ewakuacyjnym powinna być analizowana nie tylko pod kątem minimalnych wymiarów, ale także możliwości wygodnego, pewnego uchwycenia na całej długości trasy. W praktyce prowadzi to do projektowania podwójnych poręczy, unikania przerw w uchwycie, stosowania czytelnego, wyczuwalnego pod dłonią początku i końca poręczy (np. poprzez zaokrąglone, wyraźne zakończenia).
Wpływ warunków środowiskowych na bezpieczeństwo ewakuacji
Ryzyko przy wyjściu ewakuacyjnym zależy również od warunków środowiskowych panujących na drodze ucieczki. Dla balustrad stalowych kluczowe znaczenie mają:
- wilgoć i oblodzenie – szczególnie na zewnętrznych biegach i pomostach, gdzie śliska nawierzchnia zwiększa ryzyko poślizgnięcia; poręcz musi umożliwiać natychmiastowe podparcie się, bez ostrych krawędzi i z odpowiednią sztywnością,
- wysoka temperatura i zadymienie – w strefach narażonych na oddziaływanie ognia należy rozważyć wpływ temperatury na komfort dotyku stali oraz trwałość kotwień; zbyt cienkie przekroje lub nieodporne mocowania mogą ulec odkształceniu,
- agresywne środowisko korozyjne – obiekty nadmorskie, przemysłowe czy garaże podziemne wymagają specyficznego zabezpieczenia antykorozyjnego, które zapobiegnie utracie nośności i ostrym ubytkom materiału.
Analiza tych czynników powinna być powiązana z decyzją o klasie stali, rodzaju powłoki ochronnej, a także o detalach konstrukcyjnych (np. odprowadzenie wody z profili zamkniętych, unikanie „kieszeni” zatrzymujących zanieczyszczenia).
Ocena ryzyka związanego z błędami eksploatacyjnymi
W wielu budynkach problemem nie jest sama konstrukcja balustrady, lecz jej późniejsze użytkowanie. W praktyce spotyka się:
- tymczasowe zasłanianie balustrad banerami, tkaninami, reklamami,
- montaż dodatkowych urządzeń (czytniki kart, kamery, czujki) na poręczach lub słupkach,
- składowanie przedmiotów przy balustradach (np. donice, stojaki reklamowe),
- samowolne przeróbki – dorabiane „na szybko” bramki, łańcuchy, ograniczniki.
Analiza ryzyka powinna brać pod uwagę te typowe zachowania eksploatacyjne. Tam, gdzie istnieje pokusa zasłaniania balustrady reklamą, lepiej zawczasu przewidzieć alternatywną powierzchnię ekspozycyjną. Gdy zarządca obiektu ma zwyczaj montowania dodatkowych urządzeń, konstrukcja powinna zapewnić miejsce do takiego montażu poza główną strefą chwytu poręczy.
Wymagania konstrukcyjne dla balustrad stalowych przy wyjściach ewakuacyjnych
Nośność i sztywność pod obciążeniem poziomym
Balustrada stalowa w drodze ewakuacji musi niezawodnie przenieść obciążenia wynikające z nacisku tłumu. Normy określają minimalne wartości sił poziomych działających na poręcz i wypełnienie, ale w wielu obiektach (stadiony, galerie, dworce) rozsądne jest przyjęcie parametrów wyższych niż minimum.
Krytycznym elementem bywa nie tyle sama poręcz, ile połączenia:
- kotwienie słupków w płycie stropowej lub biegu schodowym,
- spoiny i śruby w miejscach łączenia segmentów balustrady,
- detale zakotwień chemicznych – głębokość osadzenia, rodzaj zaprawy, odległość od krawędzi elementu żelbetowego.
W obiektach o podwyższonym ryzyku naporu tłumu warto projektować słupki jako elementy o nadmiarowej sztywności, z możliwością kontroli dokręcenia śrub w okresowych przeglądach. Zbyt smukłe profile, choć efektowne, pod dużym obciążeniem mogą sprężysto się uginać, co obniża poczucie bezpieczeństwa użytkowników.
Stabilność globalna i ciągłość przestrzenna balustrady
Balustrada ewakuacyjna nie powinna działać jak szereg niezależnych słupków, lecz jak spójny układ prętowy. Ciągłość elementów poziomych (poręcz, podpora pośrednia) oraz ich solidne połączenie ze słupkami zwiększają sztywność całego systemu.
Istotne zasady to m.in.:
- ograniczanie liczby „luźnych” zakończeń balustrad na krótkich odcinkach – każdy wolny koniec to potencjalnie słabszy punkt,
- stosowanie połączeń mechanicznych lub spawanych zapewniających przenoszenie sił ciągnących i ściskających w poręczy,
- unikanie dużych zmian przekroju w jednym ciągu balustrady (masywny słupek – bardzo cienka poręcz), co powoduje koncentrację odkształceń.
Przerwy technologiczne i dylatacje w płytach stropowych muszą być uwzględnione przy projektowaniu przebiegu balustrady. W niektórych miejscach potrzebne są specjalne łączniki dylatacyjne, które kompensują ruchy konstrukcji, ale równocześnie zachowują ciągłość funkcjonalną poręczy.
Bezpieczeństwo połączeń i detali montażowych
W praktyce eksploatacyjnej to właśnie detale łączeń stanowią najsłabsze ogniwo systemu balustrad. Dla wyjść ewakuacyjnych szczególnie istotne są:
- ukryte elementy złączne – śruby i kotwy w miarę możliwości powinny być zabezpieczone przed przypadkowym poluzowaniem i nie mogą tworzyć ostrych krawędzi,
- brak możliwości łatwego demontażu przez osoby nieuprawnione – dotyczy to zwłaszcza budynków ogólnodostępnych; jeśli demontaż segmentu balustrady wymaga tylko odkręcenia kilku dostępnych śrub, stwarza to realne ryzyko,
- odporność na wandalizm – w obiektach narażonych na dewastację zaleca się stosowanie śrub zabezpieczonych (np. z nietypowym gniazdem) oraz spoin o odpowiedniej długości i jakości.
Każdy element wystający ponad płaszczyznę poręczy (łby śrub, zaślepki) powinien być tak ukształtowany, by nie zaczepiał odzieży i nie powodował urazów dłoni podczas dynamicznego chwytu.
Kompatybilność z innymi elementami drogi ewakuacyjnej
Balustrady przy wyjściach ewakuacyjnych współpracują z innymi instalacjami: oświetleniem awaryjnym, systemem sygnalizacji pożarowej, drzwiami, systemami kontroli dostępu. Konstrukcja balustrady musi uwzględniać:
- przestrzeń na montaż opraw oświetlenia awaryjnego lub znaków ewakuacyjnych (np. na słupkach),
- niekolidowanie z promieniem otwierania drzwi ewakuacyjnych i drzwi przeciwpożarowych,
- przestrzeń manewrową dla osób z wózkami inwalidzkimi, noszami czy wózkami dziecięcymi.
Jeśli przy wyjściu ewakuacyjnym stosuje się bramkę lub drzwi obrotowe (dopuszczone tylko jako uzupełniające), balustrada musi prowadzić użytkowników w sposób jednoznaczny do drzwi ewakuacyjnych właściwych, bez tworzenia ślepych zaułków i „pułapek” przestrzennych.
Ergonomia i komfort użytkowania poręczy ewakuacyjnych
Kształt i przekrój poręczy a pewność chwytu
Poręcz ewakuacyjna powinna umożliwiać szybki, stabilny chwyt jednej dłoni bez konieczności szukania odpowiedniej pozycji. Przekroje o złożonych, dekoracyjnych formach często przegrywają tutaj z prostymi rozwiązaniami.
Za ergonomiczne uznaje się przekroje:
- z zaokrąglonymi krawędziami, bez ostrych załamań,
- o wymiarach pozwalających na objęcie dłonią (np. profile okrągłe lub owalne o średnicy w granicach kilkudziesięciu milimetrów),
- bez znaczących różnic wysokości na powierzchni chwytu (brak wystających łączników, ozdobników).
Poręcz o zbyt dużym przekroju może być wygodna wizualnie, ale trudna do uchwycenia przez osoby o mniejszych dłoniach – w tym dzieci. Z kolei bardzo cienka poręcz jest niekomfortowa przy dużym obciążeniu dłoni i powoduje szybkie zmęczenie podczas dłuższej ewakuacji po wielu kondygnacjach.
Ciągłość uchwytu i prowadzenie dłoni
Jednym z kluczowych kryteriów ergonomii jest ciągłość uchwytu na całej długości drogi ewakuacyjnej. Przerwy, uskoki wysokości, ostre zakończenia zmuszają użytkownika do puszczenia poręczy, co zwiększa ryzyko potknięcia, szczególnie przy ograniczonej widoczności.
Dlatego zaleca się, aby:
- poręcz była prowadzona w sposób nieprzerwany na biegach, spocznikach i przy samym wyjściu na zewnątrz,
- zakończenia poręczy były wywinięte w stronę ściany lub ku dołowi, tak aby dłoń naturalnie „zsunęła się” z elementu, bez zaczepienia,
- przy zmianach kierunku biegów (np. spoczniki skrętnice) projektować łagodne łuki zamiast ostrych załamań poręczy.
Przykładowo: w klatce schodowej szpitala poręcz prowadzona jednostajnie, bez przerw, pozwala osobie osłabionej na nieprzerwane podparcie przez kilka kondygnacji, bez konieczności „szukania” chwytu na każdym spoczniku.
Kontrast wizualny i dotykowy
Poręcz ewakuacyjna powinna być dobrze widoczna także przy ograniczonym oświetleniu. Osiąga się to poprzez:
- kontrast barwny w stosunku do tła (ściana, wypełnienie balustrady, stopnie),
- lokalne oznakowanie fotoluminescencyjne – paski lub punkty umieszczone na dolnej krawędzi poręczy lub na słupkach,
- różnicę faktury w miejscach newralgicznych (początek biegu, zbliżanie się do wyjścia, zjazd pochylni).
Kontrast dotykowy przydaje się zwłaszcza osobom niedowidzącym. Niewielka zmiana faktury powierzchni (np. odcinek o delikatnej ryflowanej strukturze przy samym wyjściu) może sygnalizować, że użytkownik zbliża się do drzwi ewakuacyjnych.
Dostosowanie do różnych wysokości użytkowników
W obiektach, gdzie występują znaczne różnice we wzroście użytkowników (szkoły, budynki mieszkalne, obiekty sportowe), rozwiązaniem jest stosowanie dwóch poziomów poręczy:
- głównej, na wysokości typowej dla osób dorosłych,
- dodatkowej, niższej, przeznaczonej dla dzieci i osób niskiego wzrostu.
Obie poręcze muszą być prowadzone równolegle i w sposób ciągły, a przestrzeń między nimi nie może tworzyć „drabinki” zachęcającej dzieci do wspinania się. Zwykle wymaga to przemyślanego ukształtowania słupków i wypełnienia balustrady, tak aby uniknąć niebezpiecznych kombinacji prześwitów.
Geometria balustrad na biegach, spocznikach i przy wyjściach na zewnątrz
Odstęp poręczy od krawędzi stopnia i szerokość efektywna biegu
Rozmieszczenie balustrad względem krawędzi stopni ma bezpośredni wpływ na szerokość użytkową biegu. Zbyt mocne „wchodzenie” balustrady w światło schodów zmniejsza przepustowość drogi ewakuacyjnej, z kolei odsunięcie jej zbyt daleko od krawędzi stopni obniża bezpieczeństwo chwytu.
W praktyce projektowej przyjmuje się zwykle, że:
- oś poręczy biegnie równolegle do krawędzi stopni,
- odstęp poziomy od krawędzi stopnia do lica poręczy pozwala na swobodne prowadzenie dłoni (bez ocierania o ścianę lub wypełnienie balustrady),
- minimalne wymagane szerokości biegów ewakuacyjnych liczy się po odjęciu grubości balustrad i poręczy, a nie według „surowego” wymiaru konstrukcji.
Jeżeli biegi mają różną szerokość na kolejnych kondygnacjach, zmiany te muszą być rozwiązane płynnie, bez nagłych przewężeń, które mogłyby tworzyć zatory w czasie ewakuacji.
Kontynuacja poręczy na spocznikach
Spocznik jest miejscem, w którym użytkownik instynktownie szuka krótkiego „odpoczynku” podczas schodzenia. Poręcz nie powinna się tu urywać ani tworzyć przerw zmuszających do puszczenia chwytu. Zalecana jest ciągłość geometryczna i wysokościowa na całym przebiegu:
- poręcz prowadzona na tej samej wysokości na biegach i spocznikach,
- łagodne zaokrąglenia w narożach spoczników skrętnych zamiast ostrych załamań pod kątem prostym,
- odpowiednia odległość od ścian bocznych, aby ręka nie „wpadała” w ciasny narożnik.
Typowym błędem jest przerywanie poręczy na spoczniku z powodu drzwi technicznych lub szafy instalacyjnej. W drogach ewakuacyjnych takie kolizje trzeba eliminować na etapie koordynacji międzybranżowej, a nie „ratować” układ doraźnymi doginanymi fragmentami balustrad.

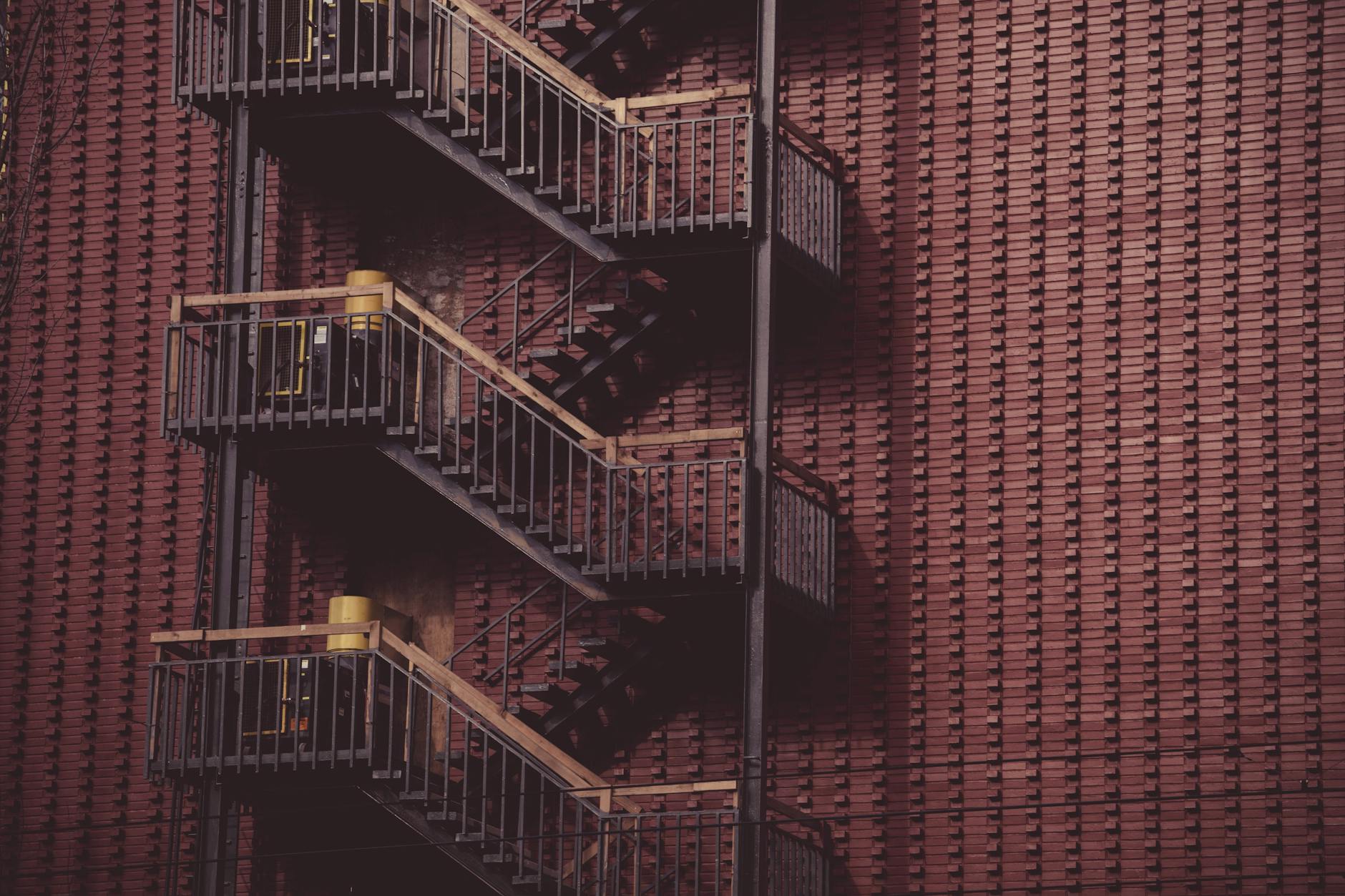

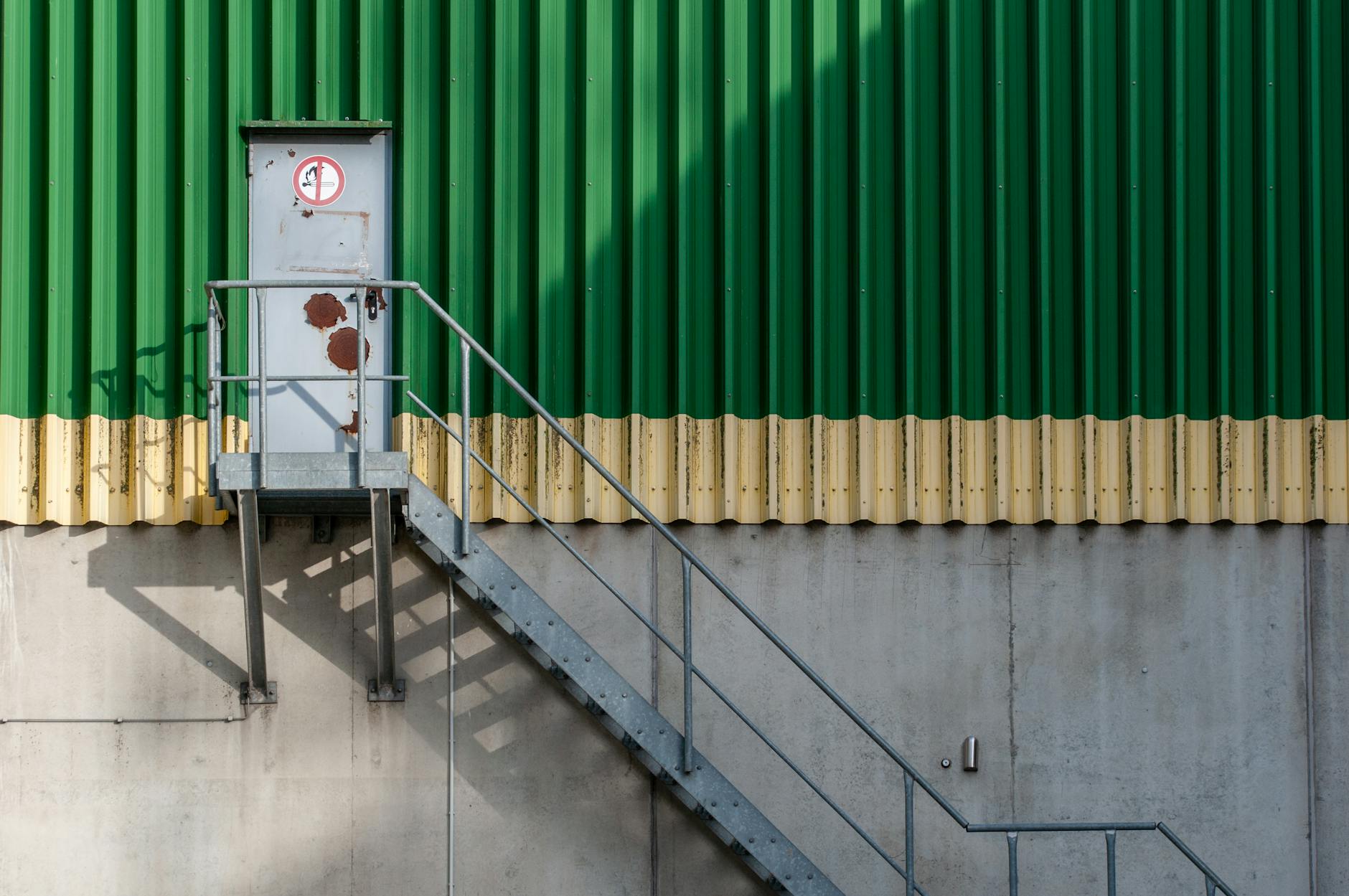

Balustrady przy wyjściach na zewnątrz budynku
Odcinek między ostatnim stopniem a poziomem terenu bywa lekceważony, tymczasem właśnie tam zdarzają się potknięcia w czasie pośpiesznego opuszczania budynku. Balustrada powinna jednoznacznie prowadzić ruch w stronę drzwi i dalej – na zewnątrz.
Przy projektowaniu strefy wyjścia uwzględnia się m.in.:
- przedłużenie poręczy za ostatni stopień, tak aby użytkownik miał oparcie do momentu osiągnięcia płaskiego terenu,
- takie ukształtowanie balustrad, by nie tworzyły „kieszeni” i progów utrudniających szybką ewakuację na zewnątrz,
- odpowiednie rozszerzenie korytarza ruchu przy samym wyjściu – balustrady powinny się rozchylać, a nie zwężać przejście.
Na zewnętrznych pochylniacn ewakuacyjnych konieczne jest skoordynowanie spadków, wysokości poręczy i odwodnienia. Deszcz, lód i śnieg zwiększają ryzyko poślizgnięć; balustrady muszą kompensować te zagrożenia, zapewniając pewne prowadzenie dłoni aż do bezpiecznej strefy na zewnątrz.
Strefy zmiany kierunku oraz elementy pośrednie
W złożonych układach komunikacyjnych balustrady często przechodzą z biegów prostych w wachlarzowe, spiralne lub załamane. Kluczowe jest wtedy utrzymanie powtarzalnej geometrii chwytu – użytkownik nie może zostać zaskoczony nagłą zmianą wysokości czy kierunku poręczy.
W praktyce sprawdza się podejście, w którym:
- poręcz prowadzona jest po wewnętrznym promieniu zakrętu, co skraca drogę dłoni,
- w miejscach dużej zmiany kierunku stosuje się krótkie odcinki o zwiększonym promieniu gięcia, aby uniknąć „łamanej” linii chwytu,
- przy platformach dźwigowych lub podnośnikach dla osób z niepełnosprawnościami poręcz jest tak kształtowana, by nie odcinała dostępu do urządzenia ani nie tworzyła ryzyka przycięcia dłoni.
Minimalizacja miejsc zakleszczeń i punktów niebezpiecznych
Geometria balustrady musi ograniczać możliwość zakleszczenia ręki, odzieży lub elementów ekwipunku (plecaków, toreb). Dotyczy to szczególnie przestrzeni między poręczą a ścianą, między słupkami oraz w rejonie zakończeń i rozgałęzień balustrad.
W projektach drogę ewakuacji weryfikuje się pod kątem:
- ciągłości prześwitu dla dłoni na całej długości poręczy,
- braku „kieszeni” o kształcie sprzyjającym wpadaniu palców lub nadgarstków,
- odpowiedniego promienia zaokrągleń na połączeniach elementów poziomych i pionowych.
Na etapie wykonawczym istotna jest jakość obróbki – źle zeszlifowane fazy, ostre krawędzie po cięciu laserem czy wystające końcówki prętów wypełniających mogą zniweczyć nawet dobrze zaprojektowaną geometrię.
Materiały, wykończenie i trwałość balustrad stalowych w drogach ewakuacji
Dobór gatunku stali do warunków środowiskowych
Skuteczność balustrady ewakuacyjnej zależy nie tylko od jej statyki, ale też od zdolności do utrzymania parametrów użytkowych przez cały okres eksploatacji obiektu. Korozja, zmęczenie materiału czy uszkodzenia mechaniczne mogą po latach znacząco obniżyć nośność.
Dobór gatunku stali powinien uwzględniać:
- kategorię korozyjności środowiska (wewnątrz, na zewnątrz, strefy przydrzwiowe narażone na wilgoć),
- obecność agresywnych czynników (chemikalia w zakładach przemysłowych, sól odladzająca na zewnętrznych schodach),
- częstotliwość użytkowania i poziom ryzyka uszkodzeń mechanicznych (obiekty sportowe, szkoły, centra handlowe).
W obiektach o wysokim obciążeniu ruchem i narażonych na wilgoć racjonalnym rozwiązaniem bywa zastosowanie stali nierdzewnej o odpowiedniej odporności korozyjnej, nawet jeśli koszt inwestycyjny jest wyższy. W budynkach o mniejszym ryzyku często wystarcza stal konstrukcyjna zabezpieczona systemowo powłokami ochronnymi.
Systemy zabezpieczeń antykorozyjnych
Dla stali niestopowych kluczowe są powłoki antykorozyjne. W drogach ewakuacyjnych szczególnie istotna jest ich trwałość i odporność na uszkodzenia miejscowe, ponieważ późniejsze naprawy są utrudnione (konieczność utrzymania ciągłości działania obiektu).
Najczęściej stosuje się:
- cynkowanie ogniowe – zapewnia grubą, stosunkowo odporną na uszkodzenia powłokę; wymaga jednak odpowiedniego projektowania detali (otwory odpowietrzające i odpływowe, unikanie zamkniętych profili bez dostępu kąpieli),
- systemy malarskie – farby epoksydowe i poliuretanowe w układach wielowarstwowych, dobierane do kategorii korozyjności; wymagają regularnej kontroli i okresowego odświeżania,
- połączenie cynkowania i malowania (system duplex) – wysoka trwałość powłok, korzystna w obiektach o dużej ekspozycji na warunki atmosferyczne.
Na etapie projektowania detali trzeba unikać zakamarków, w których trudno jest nanieść i utrzymać ciągłość powłoki. Miejsca cięcia, wiercenia i spawania na montażu muszą mieć przewidzianą technologię lokalnych zabezpieczeń.
Wykończenie powierzchni a bezpieczeństwo użytkowników
Estetyka balustrad w budynkach użyteczności publicznej jest ważna, ale nie może dominować nad funkcją bezpieczeństwa. Rodzaj wykończenia powierzchni wpływa na tarcie między dłonią a poręczą, widoczność zabrudzeń i mikrouszkodzeń oraz łatwość czyszczenia.
W praktyce sprawdzają się:
- poręcze stalowe szlifowane do jednolitej, lekko satynowej struktury – zapewniają dobry chwyt i nie są zbyt śliskie,
- powłoki proszkowe o drobnej teksturze – poprawiają przyczepność dłoni, jednak wymagają kontroli jakości powłoki (brak pęcherzy, równomierność grubości),
- unikanie bardzo gładkich, lustrzanych polerów w strefach intensywnego użytkowania, gdzie dłonie mogą być wilgotne lub zanieczyszczone.
Istotny jest także dobór koloru – barwy zbyt ciemne maskują rysy, ale pogarszają widoczność poręczy przy słabym świetle. W ciągach ewakuacyjnych często stosuje się kolory kontrastowe wobec otoczenia, skoordynowane z systemem informacji wizualnej.
Odporność na ogień i temperaturę
Balustrady stalowe, choć nie są elementami nośnymi konstrukcji w znaczeniu globalnym, muszą zachować zdolność do pełnienia funkcji w czasie pożaru tak długo, jak to możliwe. Wysoka temperatura może zredukować sztywność i nośność profili, a gwałtowne chłodzenie (np. podczas akcji gaśniczej) generuje dodatkowe naprężenia.
Przy ocenie odporności ogniowej uwzględnia się:
- lokalizację balustrad (klatki pożarowe, zewnętrzne schody ewakuacyjne, galerie otwarte),
- możliwość oddziaływania płomieni i gorących gazów bezpośrednio na profile,
- szczegóły mocowań do konstrukcji żelbetowej lub stalowej – osłonięcie zakotwień, potencjalne osłabienie betonu w pobliżu kotew.
W klatkach pożarowych o klasie odporności ogniowej „sztywną” funkcję nośną pełnią przede wszystkim ściany i biegi schodowe, jednak utrata balustrad w początkowej fazie pożaru może zablokować bezpieczną ewakuację. Dlatego stosuje się rozwiązania ograniczające bezpośredni kontakt ognia z elementami balustrad, np. osłony z płyt ogniochronnych w newralgicznych miejscach lub odpowiednie odsunięcie od potencjalnych źródeł płomieni.
Odporność na zużycie eksploatacyjne i wandalizm
W wielu obiektach publicznych balustrady są narażone na celowe uszkodzenia. Zniszczone wypełnienie, wygięte poręcze czy poluzowane słupki w drodze ewakuacji mogą w krytycznym momencie doprowadzić do wypadku zbiorowego.
Zależnie od charakteru budynku stosuje się rozwiązania takie jak:
- pewne, spawane połączenia głównych elementów z ograniczonym udziałem łatwo dostępnych śrub,
- zastosowanie profili o większej grubości ścianki w strefach szczególnie narażonych na uderzenia (np. przy wejściach, przy narożach klatek),
- wypełnienia odporne na uderzenia, które nie rozpadną się na ostre fragmenty – np. pręty stalowe zamiast cienkich, kruchych paneli.
W obiektach intensywnie użytkowanych sprawdzają się procedury okresowych przeglądów technicznych balustrad, powiązane z innymi czynnościami eksploatacyjnymi (przeglądy przeciwpożarowe, serwis oświetlenia awaryjnego). Wymaga to już na etapie projektu zapewnienia dostępu do wszystkich istotnych elementów, w tym do punktów mocowania i zakotwień.
Łatwość czyszczenia i higiena w obiektach o szczególnych wymaganiach
W szpitalach, zakładach opiekuńczych, obiektach gastronomicznych czy szkołach dochodzi aspekt higieniczny. Balustrady w drogach ewakuacji są intensywnie dotykane, a jednocześnie trudne do omijania, dlatego materiał i wykończenie muszą umożliwiać efektywne czyszczenie oraz dezynfekcję.
Przydatne kryteria to m.in.:
- gładkie, jednolite powierzchnie bez zbędnych załamań i zagłębień, w których gromadziłby się brud,
- odporność powłok na środki dezynfekujące i detergenty – brak odbarwień, łuszczenia czy kredowania po wielokrotnym myciu,
- ograniczenie liczby połączeń skręcanych w strefie chwytu, gdzie trudno jest utrzymać czystość wokół łbów śrub i nakrętek.
Dobrze zaprojektowana balustrada stalowa w takim obiekcie łączy więc kilka funkcji: nośność, ergonomię, odporność korozyjną i łatwość utrzymania higieny, bez niepotrzebnego komplikowania formy.
